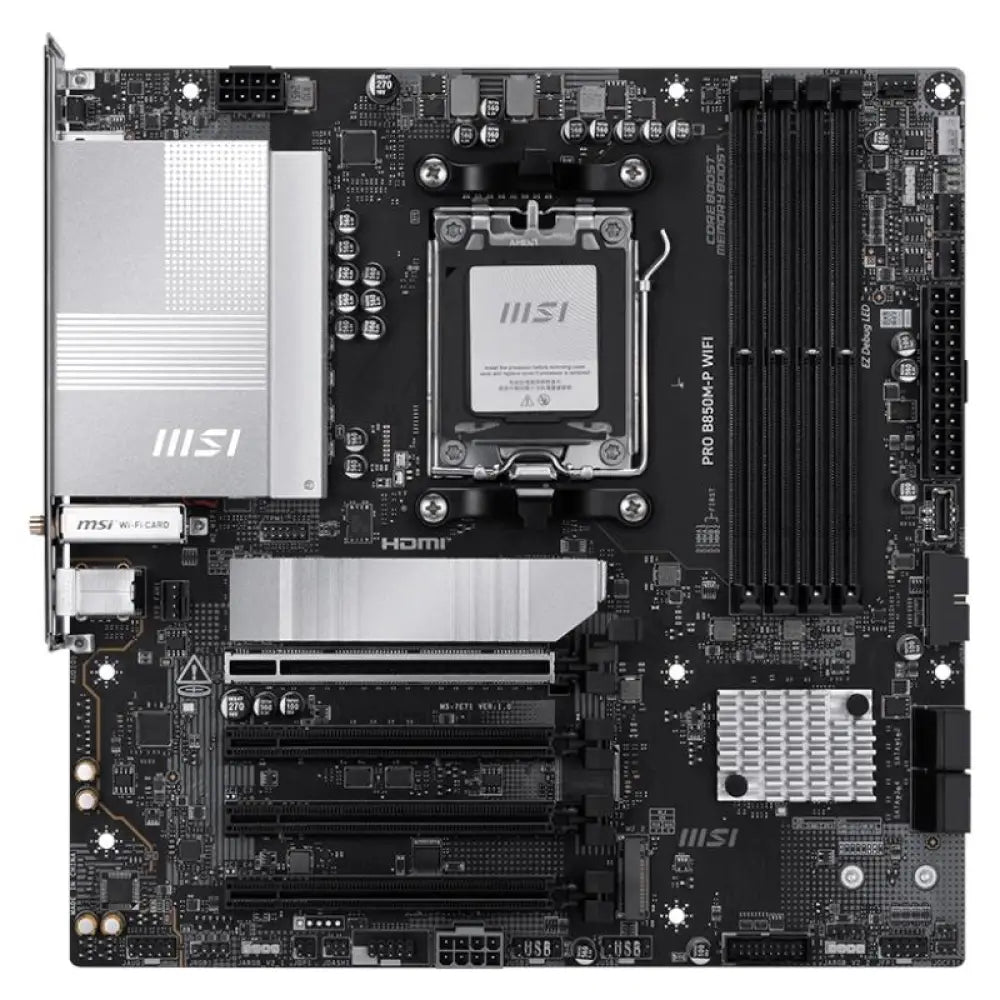

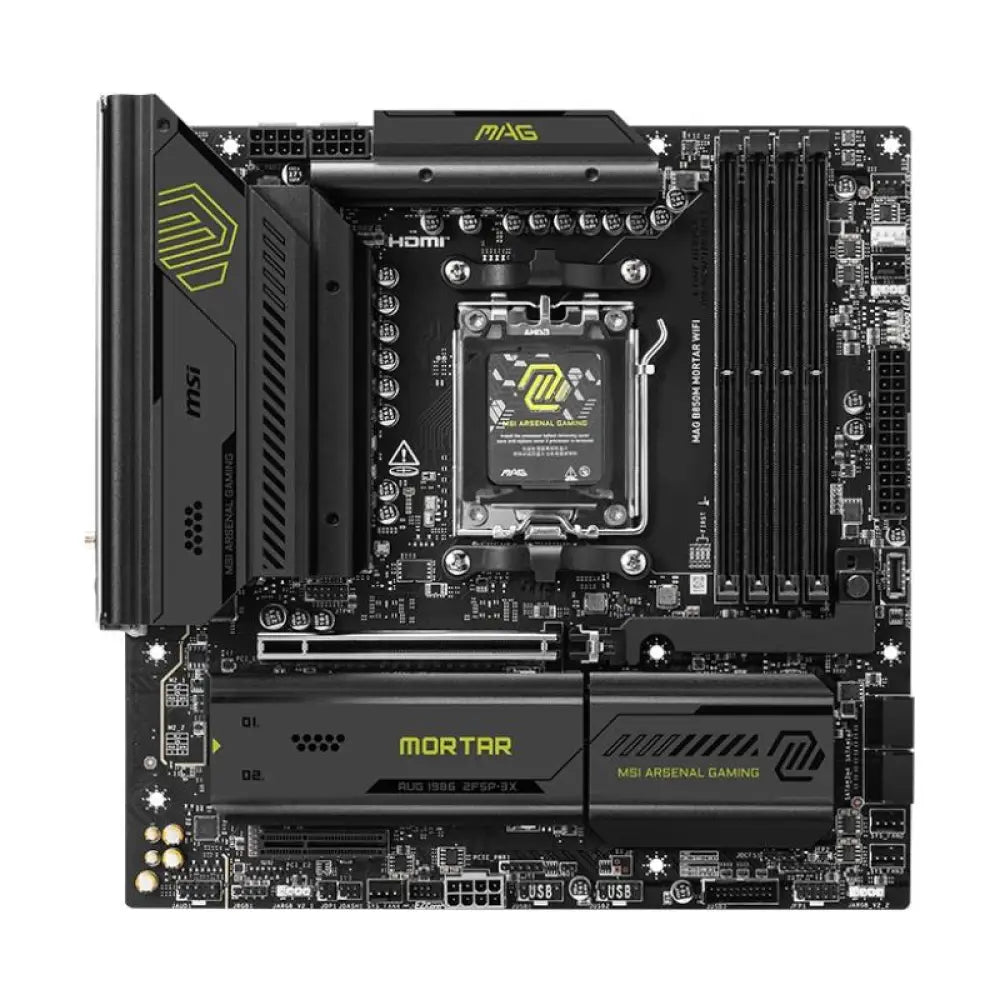

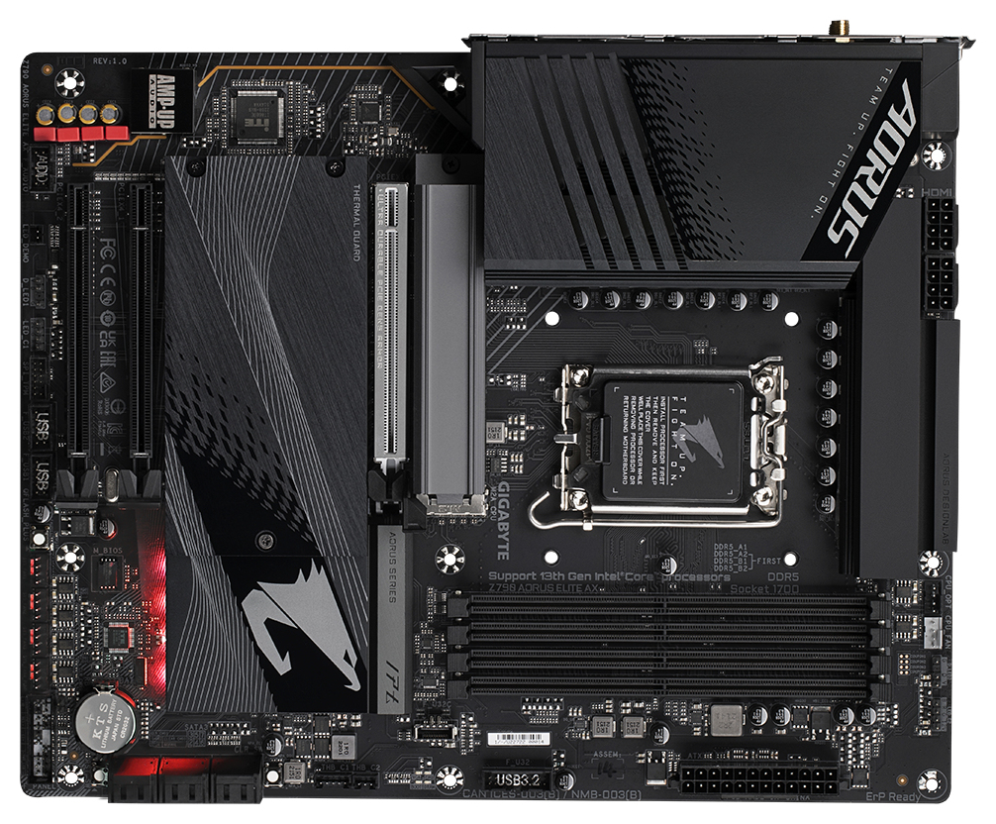

Qué es una placa base
Una placa base es una tarjeta de circuito impreso, también llamada PCB, sobre la que se montan los componentes principales de un ordenador. Su función es permitir que todos ellos se comuniquen entre sí y reciban la alimentación necesaria para trabajar.
En ella encontramos elementos como el socket del procesador, el chipset, las ranuras de memoria RAM, los puertos PCI-Express, los conectores M.2, los puertos SATA, los conectores de alimentación y diferentes conexiones internas y externas.
La placa base no aumenta por sí sola el rendimiento como lo haría una CPU más potente o una tarjeta gráfica superior, pero sí condiciona qué componentes puedes instalar, qué tecnologías puedes aprovechar y hasta dónde podrás ampliar tu equipo.
Para qué sirve una placa base
La placa base cumple varias funciones esenciales dentro de un ordenador. La más evidente es servir como punto de unión entre los componentes, pero su importancia va mucho más allá.
Una placa base determina:
• Qué procesadores son compatibles.
• Qué tipo de memoria RAM puedes instalar.
• Cuánta memoria RAM admite el equipo.
• Qué tipo de SSD M.2 puedes usar.
• Qué versión de PCI-Express soporta.
• Cuántos discos duros o SSD SATA puedes conectar.
• Qué puertos USB tendrá el ordenador.
• Si permite overclock en el procesador o la memoria.
• Qué conectividad de red, sonido, Wi-Fi o Bluetooth incorpora.
• Cuántos ventiladores y sistemas RGB puedes conectar.
Por eso, cuando se monta un PC desde cero, una de las primeras decisiones importantes es elegir la placa base. A partir de ella se seleccionan otros componentes compatibles, especialmente el procesador y la memoria RAM.

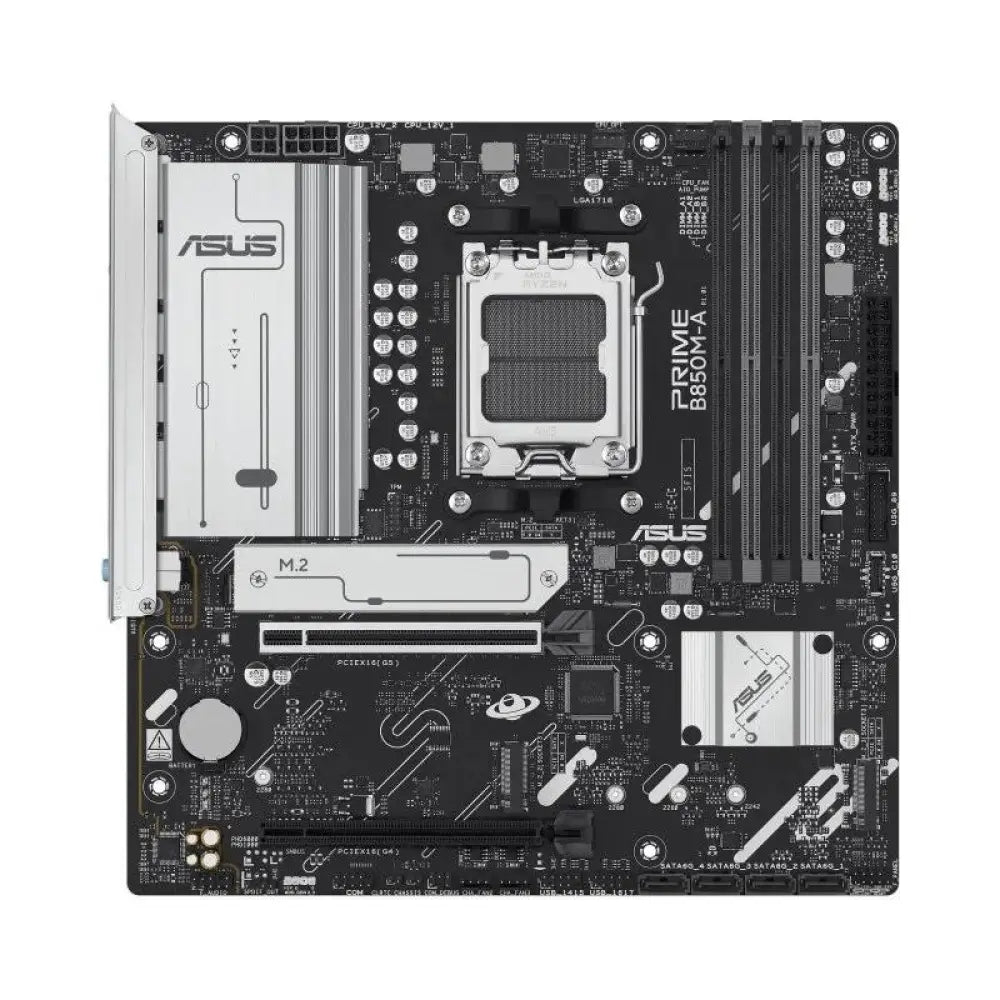

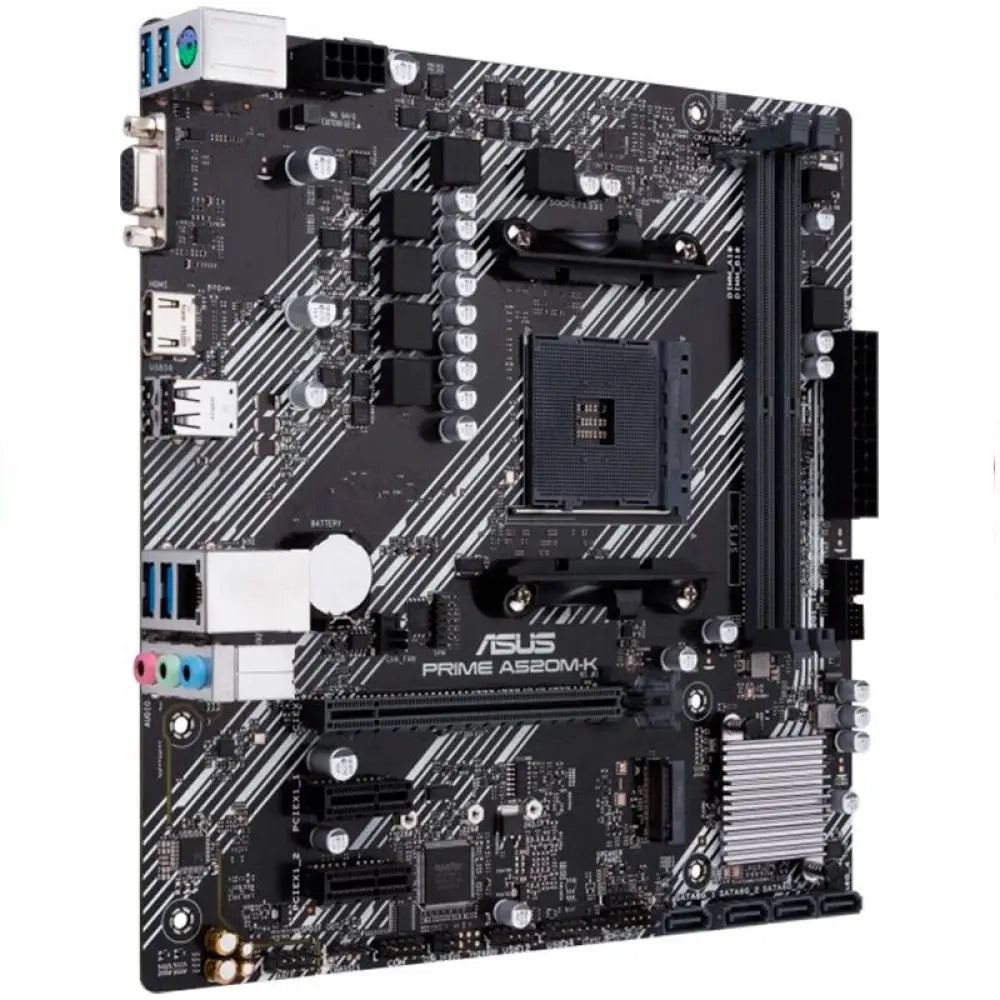

Partes principales de una placa base
A simple vista, una placa base puede parecer una pieza compleja llena de conectores y circuitos. Sin embargo, sus partes principales se pueden entender fácilmente si las analizamos una a una.
Socket del procesador
El socket o zócalo es el lugar donde se instala el procesador. Es una de las zonas más importantes de la placa base, porque define qué familias de CPU son compatibles.
No todos los procesadores encajan en cualquier placa. Cada generación suele utilizar un socket concreto. Por ejemplo, una placa diseñada para procesadores Intel no suele ser compatible con procesadores AMD, y viceversa.
Los tipos de socket más habituales son:
• LGA: los pines están en la propia placa base y el procesador hace contacto mediante superficies planas. Es habitual en plataformas Intel y también en sockets modernos de AMD como AM5.

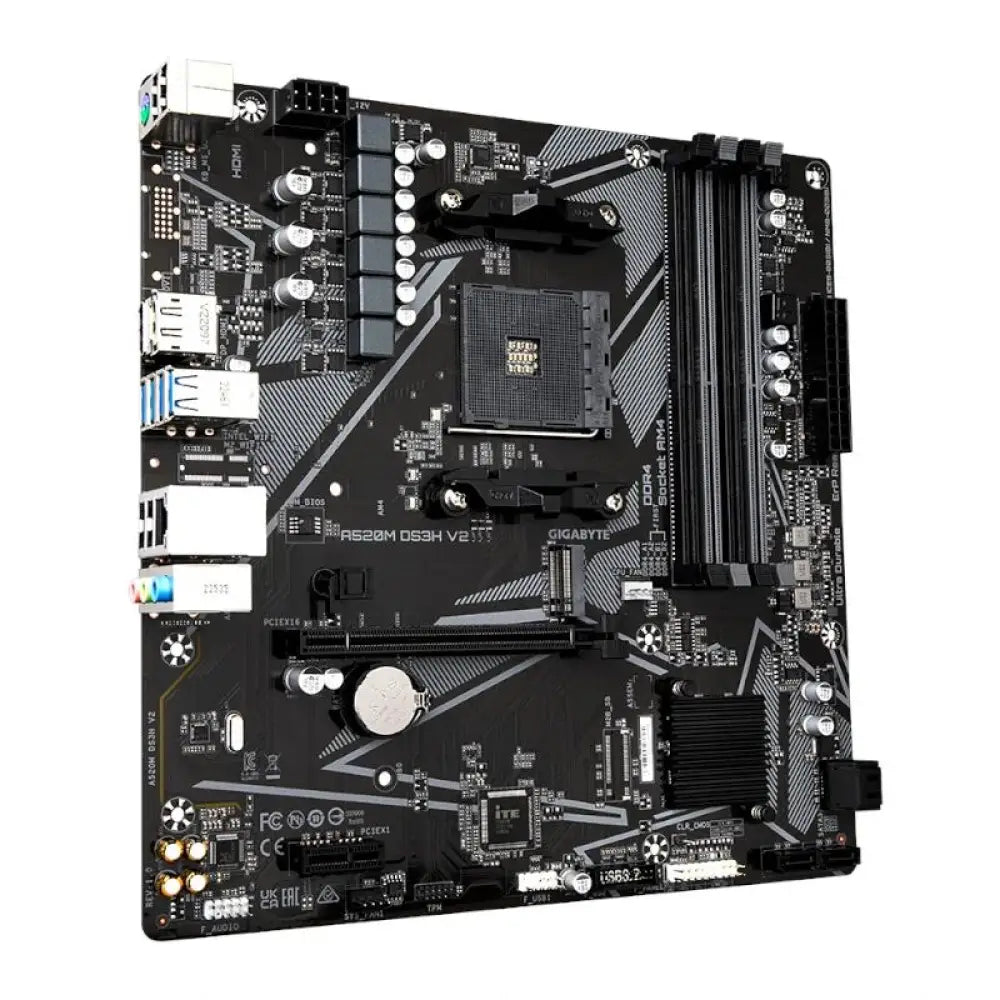

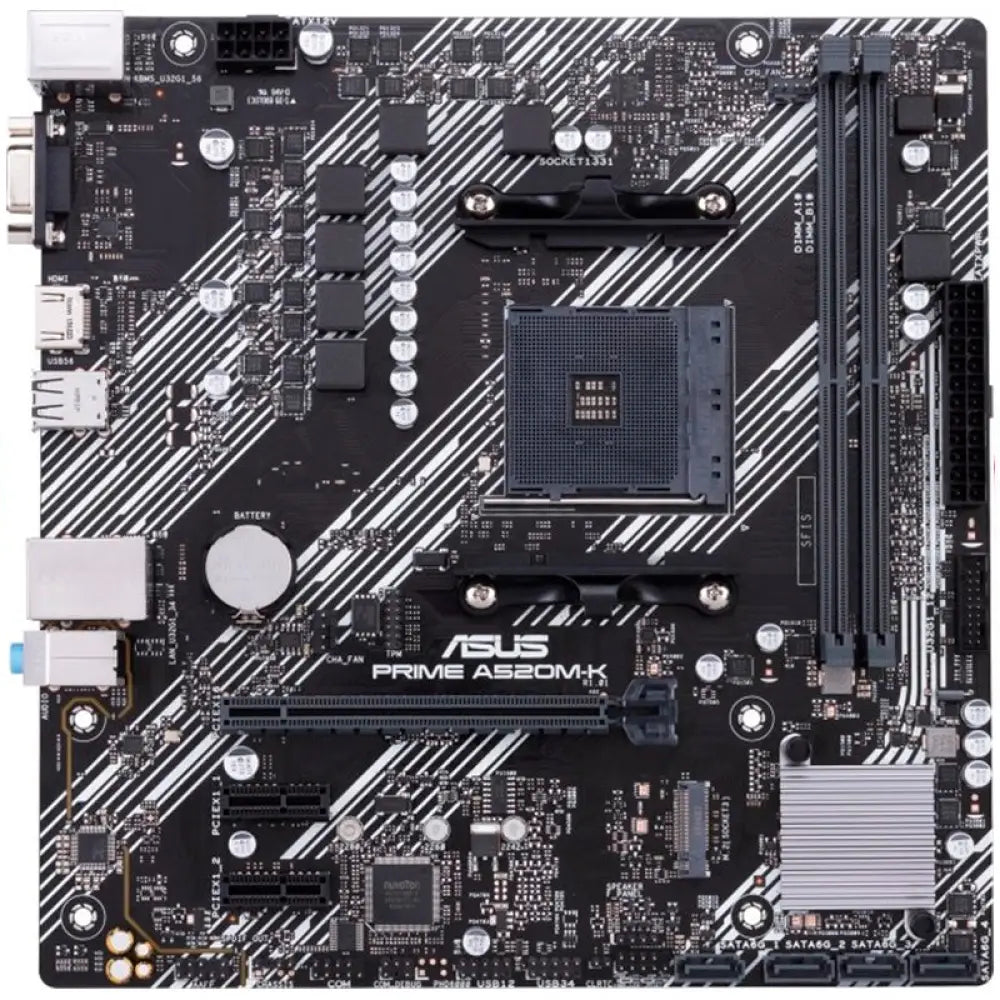

• PGA: los pines están en el procesador y la placa base tiene los orificios donde encajan. Se ha utilizado, por ejemplo, en plataformas AMD AM4.
• BGA: el procesador va soldado directamente a la placa base. Es común en portátiles, mini PC y otros equipos compactos.
Antes de comprar una placa base, hay que comprobar siempre que el socket sea compatible con el procesador que quieres instalar.
Chipset
El chipset es otro elemento clave de la placa base. Se encarga de gestionar muchas de las funciones y capacidades del sistema.
Aunque el socket define si un procesador puede encajar físicamente, el chipset determina qué funciones estarán disponibles. Por ejemplo, puede influir en el soporte de overclock, la cantidad de líneas PCIe, los puertos disponibles o la compatibilidad con determinadas generaciones de procesadores.
Esto significa que puede darse el caso de que una CPU encaje en el socket de una placa, pero no sea compatible por limitaciones del chipset o por falta de actualización de BIOS.
Los chipsets suelen dividirse por gamas:
• Gama básica: pensada para equipos sencillos y económicos.
• Gama media: adecuada para la mayoría de usuarios.
• Gama alta o entusiasta: orientada a equipos potentes, gaming avanzado, estaciones de trabajo y overclock.
VRM
El VRM es el módulo regulador de voltaje de la placa base. Su función es transformar y estabilizar la energía que llega desde la fuente de alimentación antes de enviarla al procesador, la memoria RAM y otros componentes.
Es una parte especialmente importante en equipos potentes, ya que una CPU de alto rendimiento necesita recibir energía de forma estable y segura.
Un buen sistema VRM ayuda a:
• Mantener voltajes estables.
• Reducir temperaturas.
• Mejorar la estabilidad del sistema.
• Soportar procesadores más exigentes.
• Facilitar el overclock.
Por eso, las placas base de gama alta suelen incluir VRM más robustos y disipadores metálicos alrededor del socket del procesador.
Ranuras de memoria RAM
Las ranuras de memoria RAM son los conectores donde se instalan los módulos de memoria del ordenador. Suelen estar situadas junto al socket del procesador.
Al elegir una placa base, debes fijarte en tres aspectos principales:
• Número de ranuras disponibles.
• Tipo de memoria compatible.
• Frecuencia máxima soportada.
Actualmente, las tecnologías más habituales son DDR4 y DDR5, aunque en equipos más antiguos todavía se puede encontrar DDR3.
No puedes instalar cualquier tipo de RAM en cualquier placa. Una placa compatible con DDR4 no admite DDR5, y una placa DDR5 no admite módulos DDR4. Además, cada modelo tiene un límite de capacidad y frecuencia.
Ranuras PCI-Express
Las ranuras PCI-Express, también llamadas PCIe, sirven para conectar tarjetas de expansión. La más conocida es la tarjeta gráfica, pero también pueden instalarse tarjetas de sonido, capturadoras, tarjetas de red, adaptadores Wi-Fi o controladoras adicionales.
La ranura principal suele ser la más larga y normalmente funciona a x16, por lo que es la indicada para instalar la tarjeta gráfica.
Existen diferentes versiones de PCIe, como PCIe 3.0, PCIe 4.0 y PCIe 5.0. Cuanto más moderna sea la versión, mayor ancho de banda puede ofrecer.
Conectores M.2
Los conectores M.2 se utilizan principalmente para instalar SSD NVMe. Estos discos son mucho más rápidos que los SSD SATA tradicionales y se conectan directamente a la placa base, sin necesidad de cables.
Antes de comprar un SSD M.2, conviene comprobar:
• Qué versión PCIe soporta la ranura.
• Qué tamaños de SSD admite.
• Si comparte líneas con otros puertos.
• Si la placa incluye disipador para el SSD.
El formato más habitual en ordenadores de sobremesa es el M.2 2280.
Conectores de alimentación
La placa base necesita recibir energía desde la fuente de alimentación. Para ello incorpora varios conectores.
Los más importantes son:
• Conector ATX de 24 pines: es el conector principal de alimentación de la placa base.
• Conector EPS para CPU: suele ser de 4+4 pines o de 8 pines y alimenta directamente al procesador.
• Conectores del panel frontal: permiten enlazar la placa base con los botones y luces de la caja del PC.
Los conectores del panel frontal sirven para el botón de encendido, el botón de reinicio, el LED de actividad del disco y otros indicadores. Es recomendable consultar el manual de la placa base para conectarlos correctamente.
Conectores para ventiladores
Las placas base incluyen conectores para ventiladores del sistema. Suelen aparecer identificados con nombres como:
• CPU_FAN: para el ventilador del disipador del procesador.
• SYS_FAN: para ventiladores de la caja.
• AIO_PUMP: para bombas de refrigeración líquida.
Los ventiladores pueden ser de 3 o 4 pines. Los de 4 pines permiten control PWM, lo que facilita ajustar la velocidad según la temperatura del sistema.
Puertos SATA
Los puertos SATA permiten conectar discos duros HDD y SSD de 2,5 o 3,5 pulgadas.
Aunque los SSD M.2 NVMe han ganado mucho protagonismo, los puertos SATA siguen siendo útiles para ampliar almacenamiento de forma económica.
Para conectar una unidad SATA hacen falta dos cables:
• Un cable SATA de datos conectado a la placa base.
• Un cable de alimentación SATA procedente de la fuente.
Tarjeta de sonido y tarjeta de red integradas
La mayoría de placas base actuales incluyen sonido y red integrados. Esto significa que no necesitas comprar una tarjeta adicional para conectar altavoces, auriculares o un cable de red.

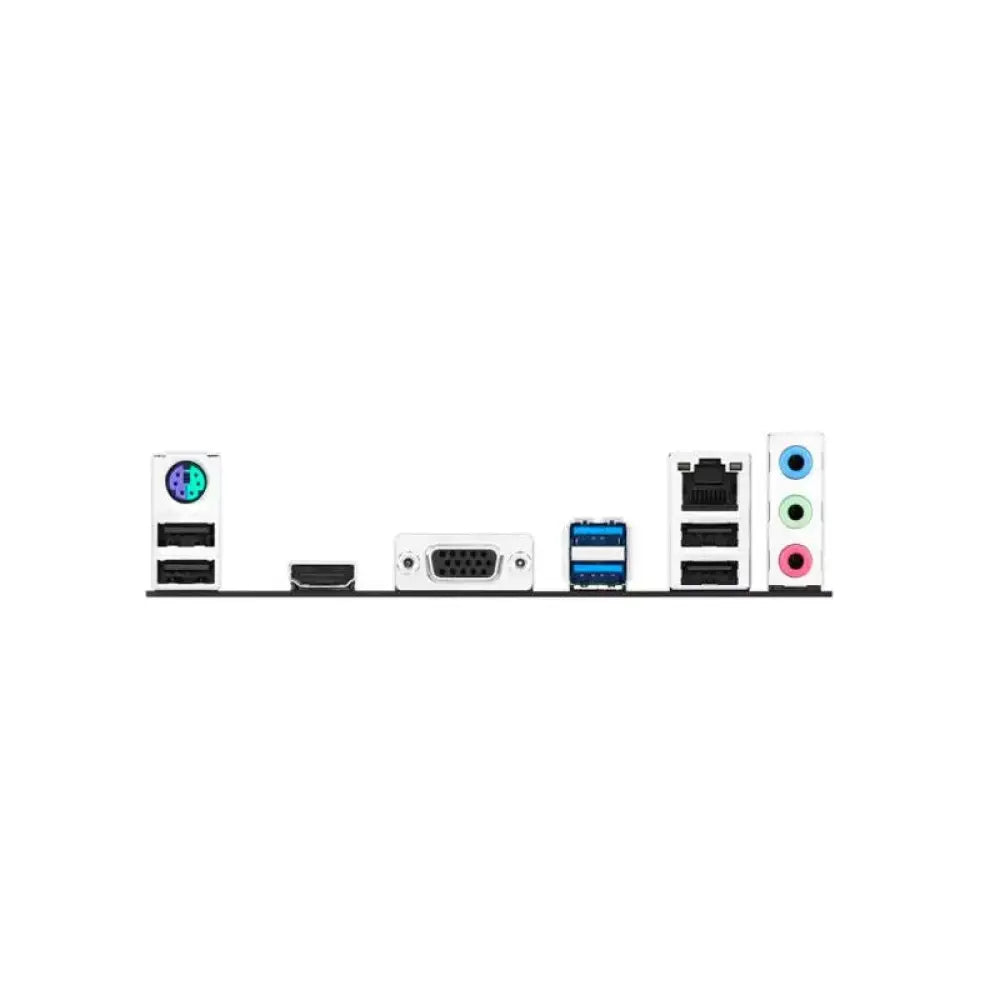

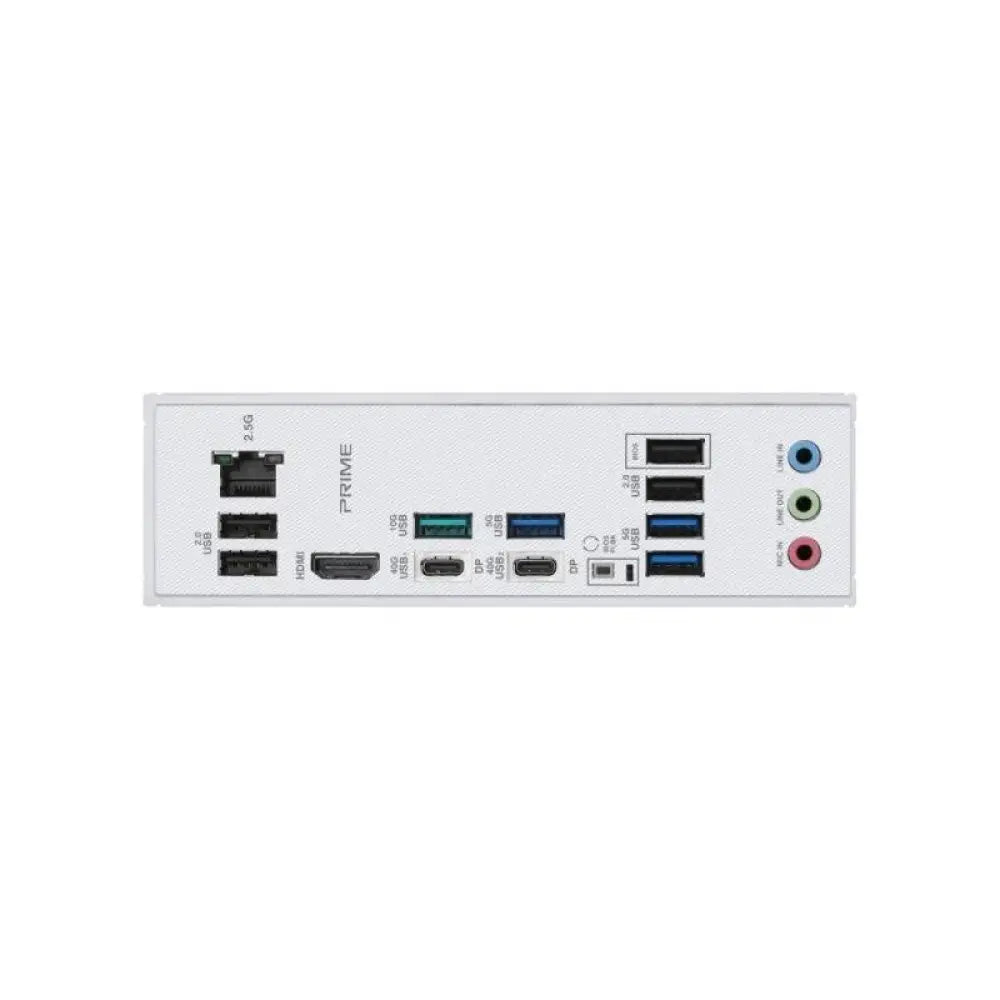

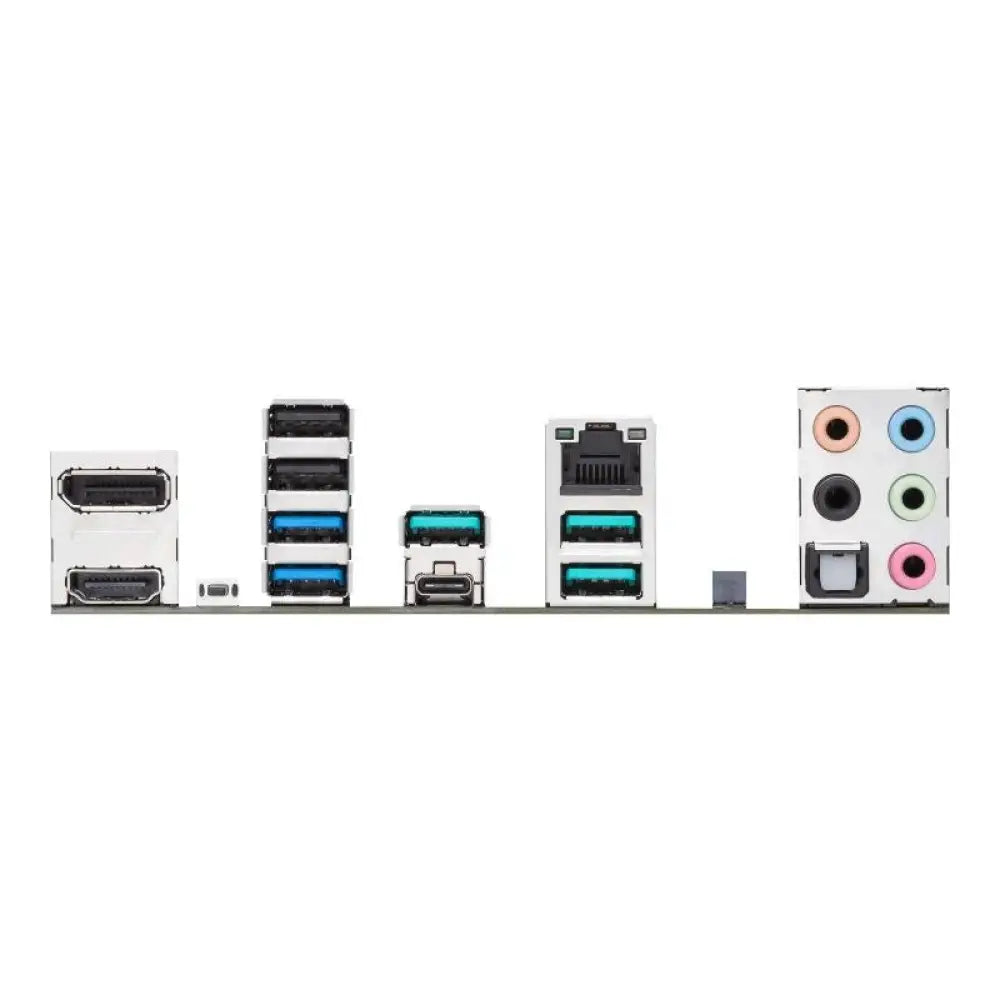

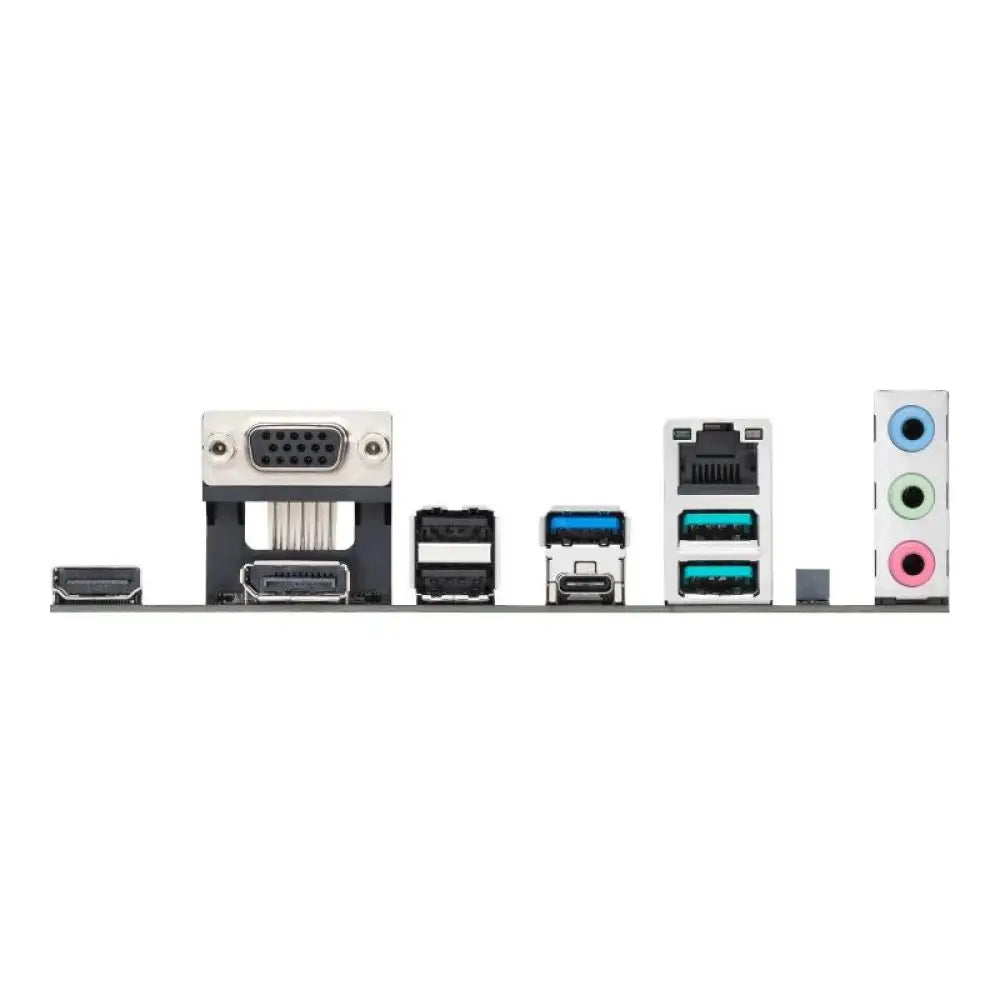

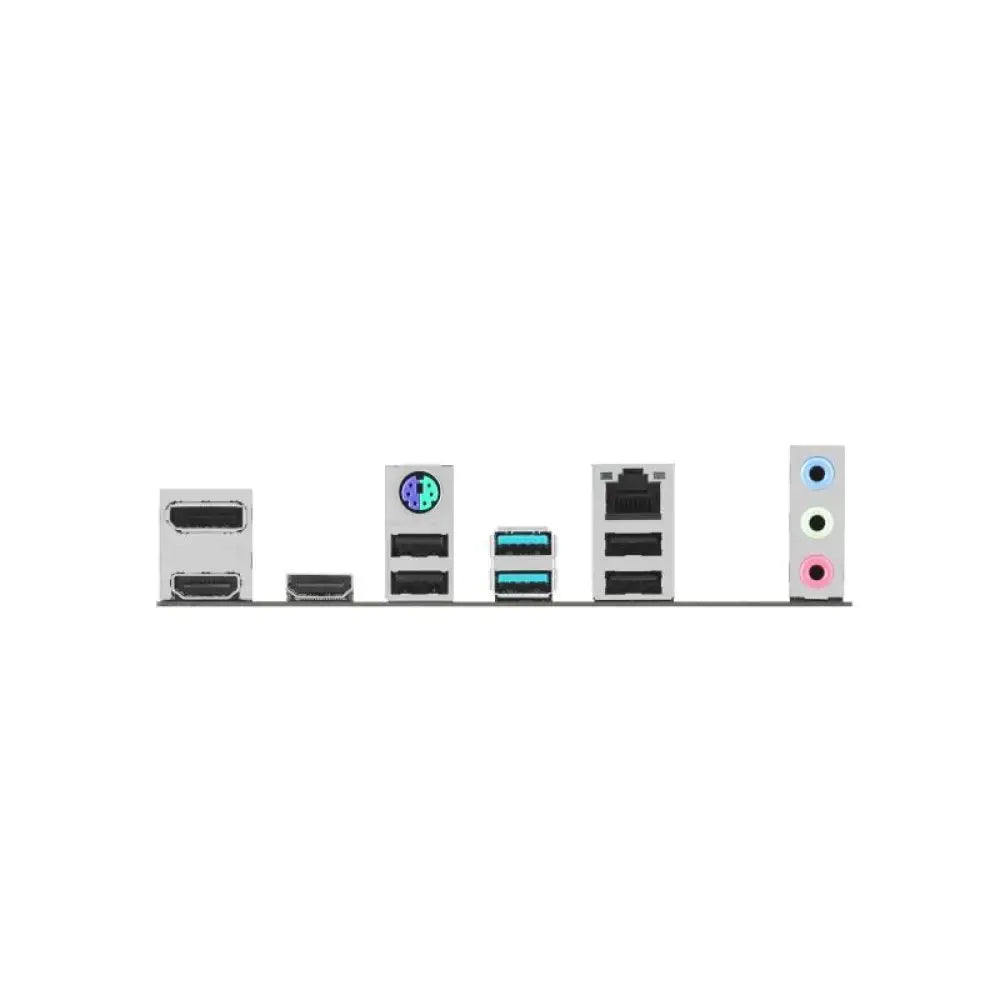

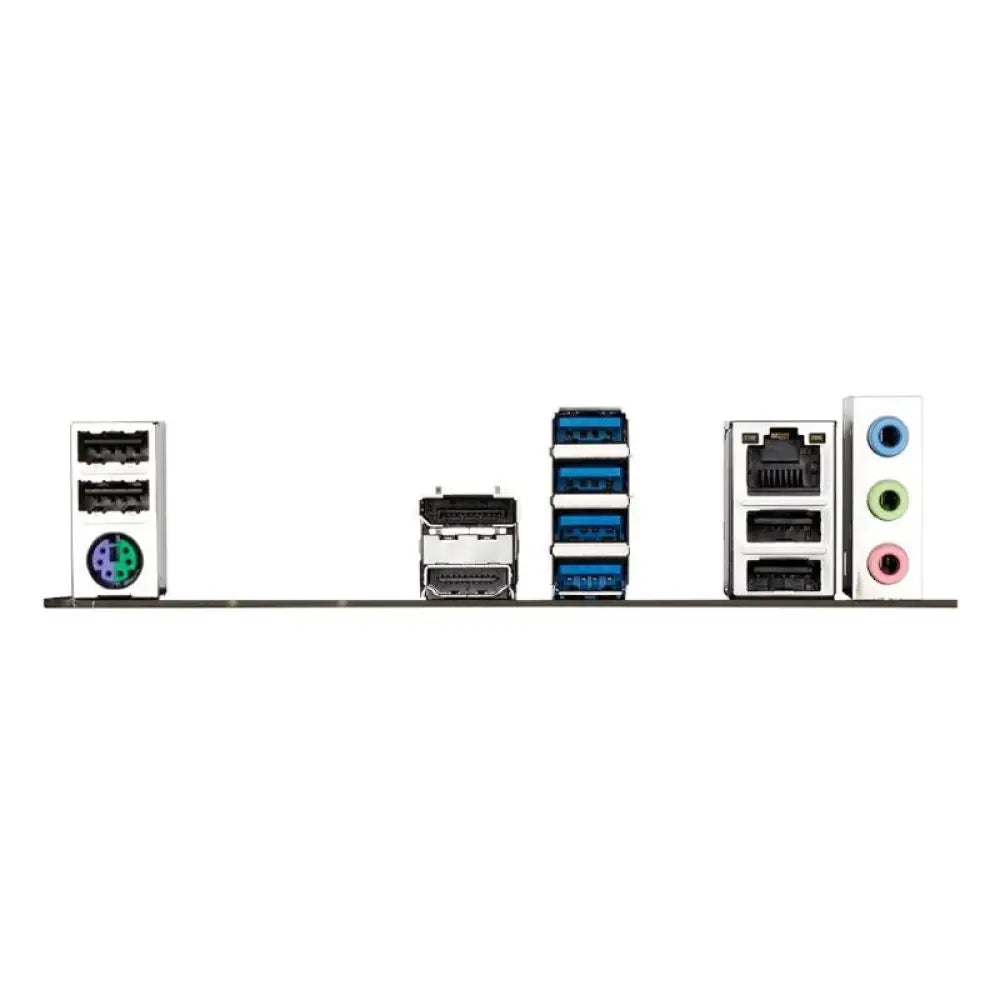

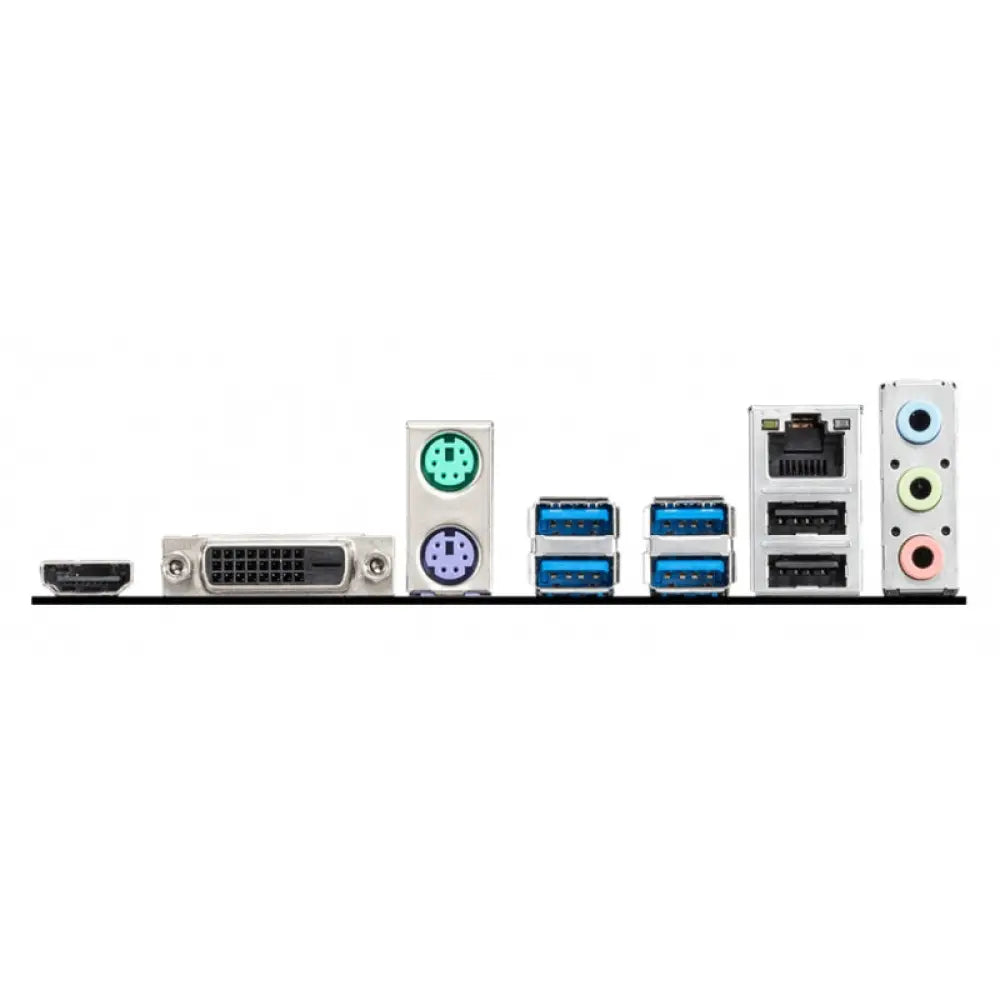

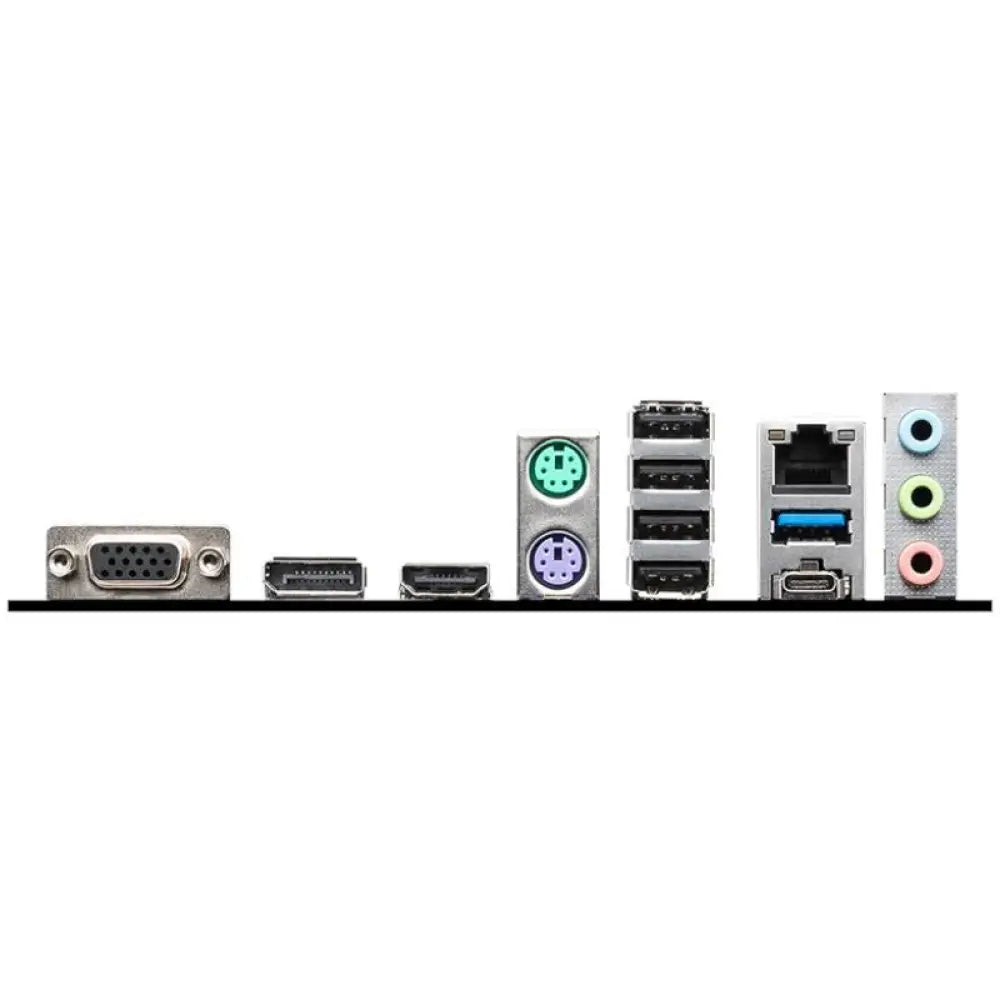

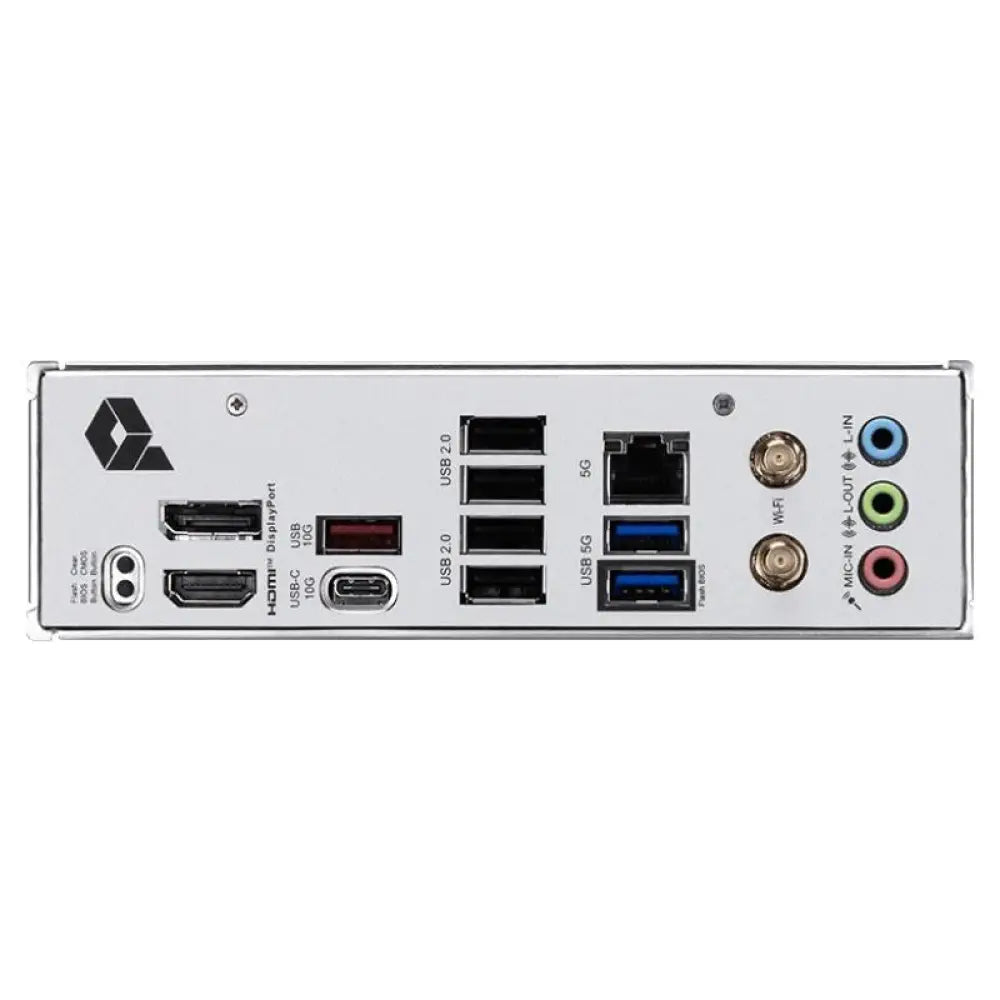

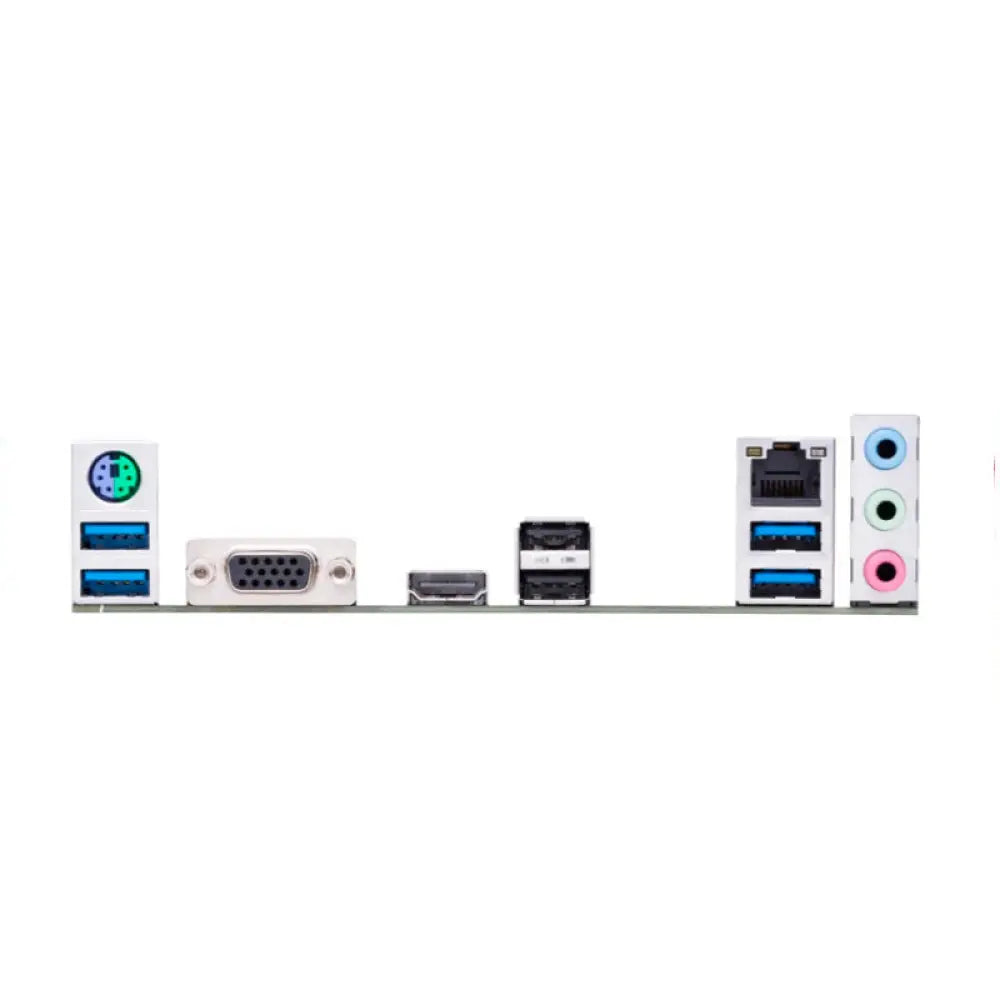

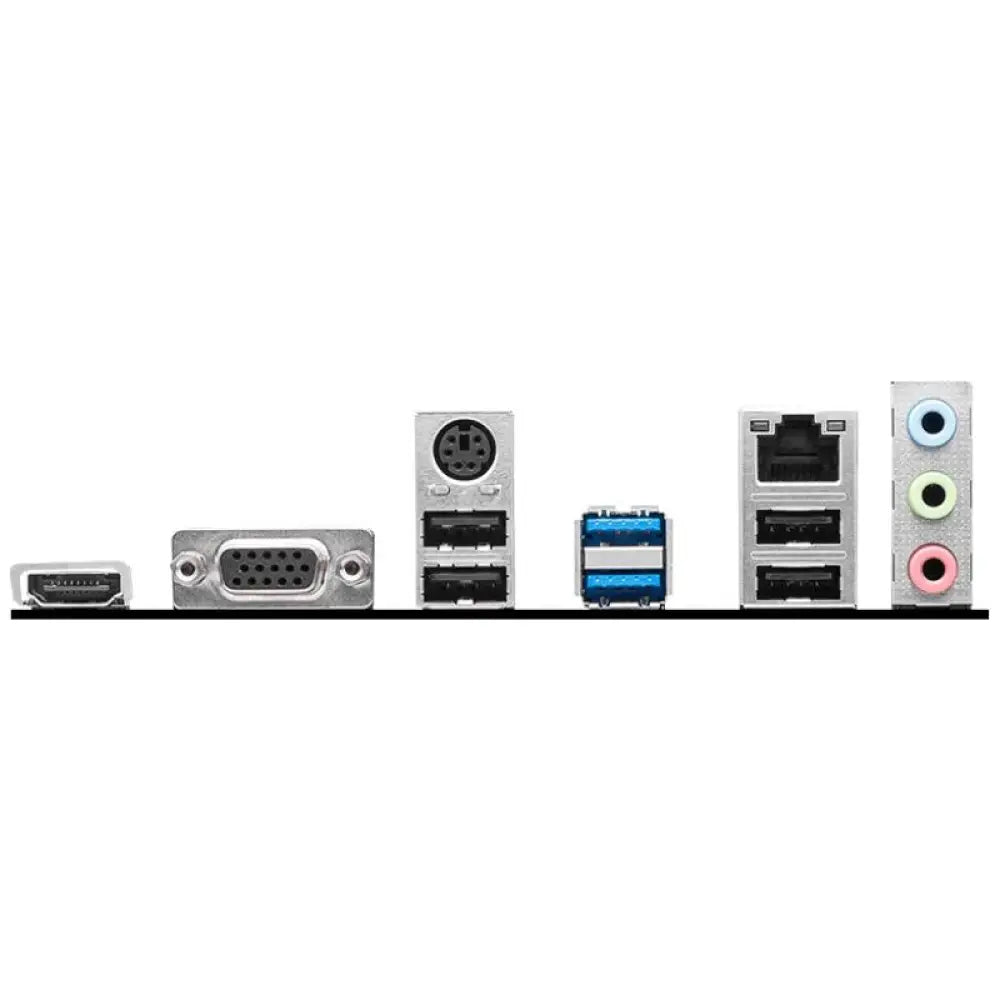

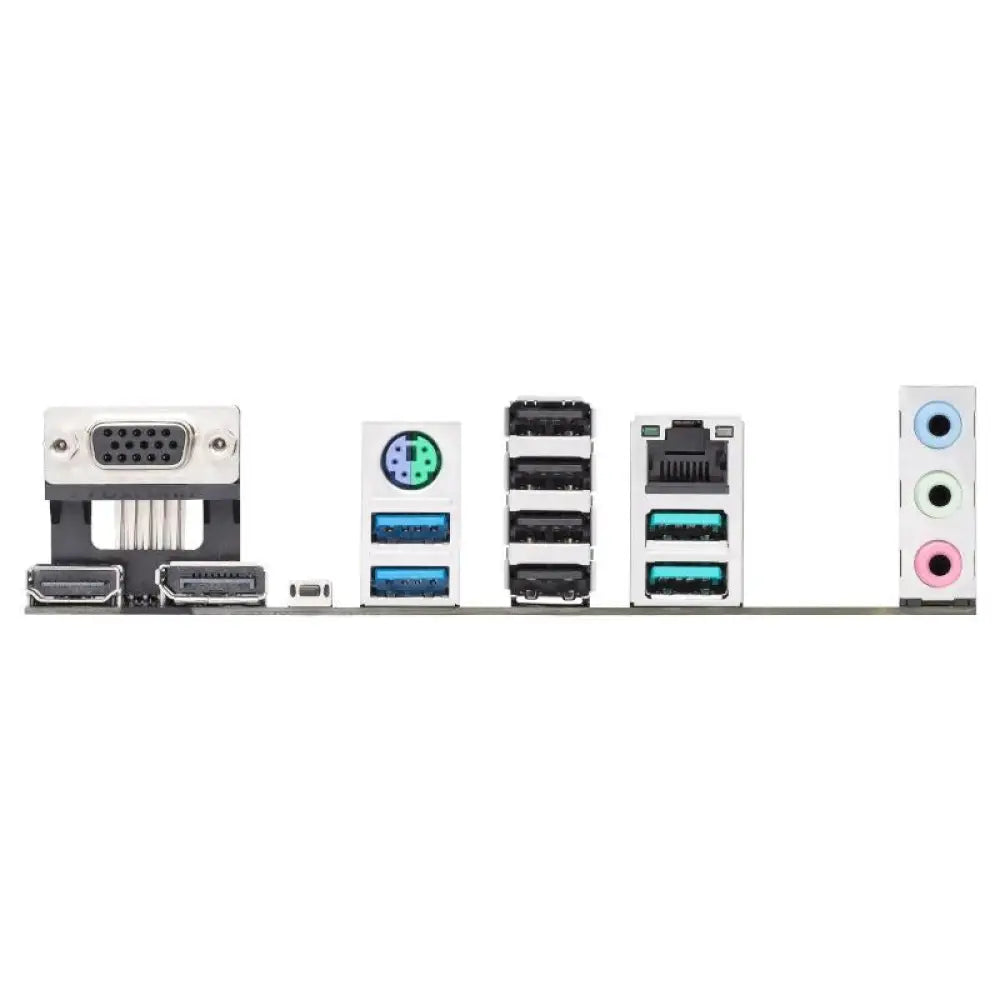

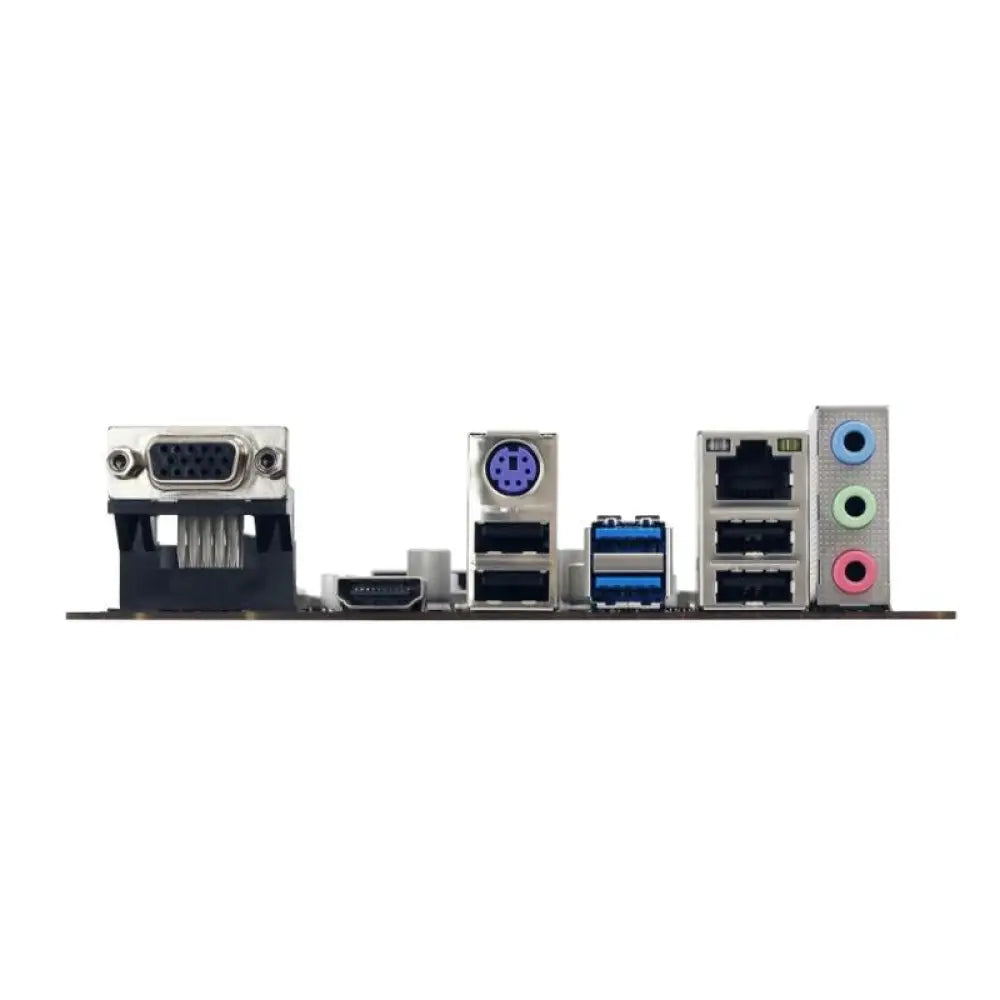

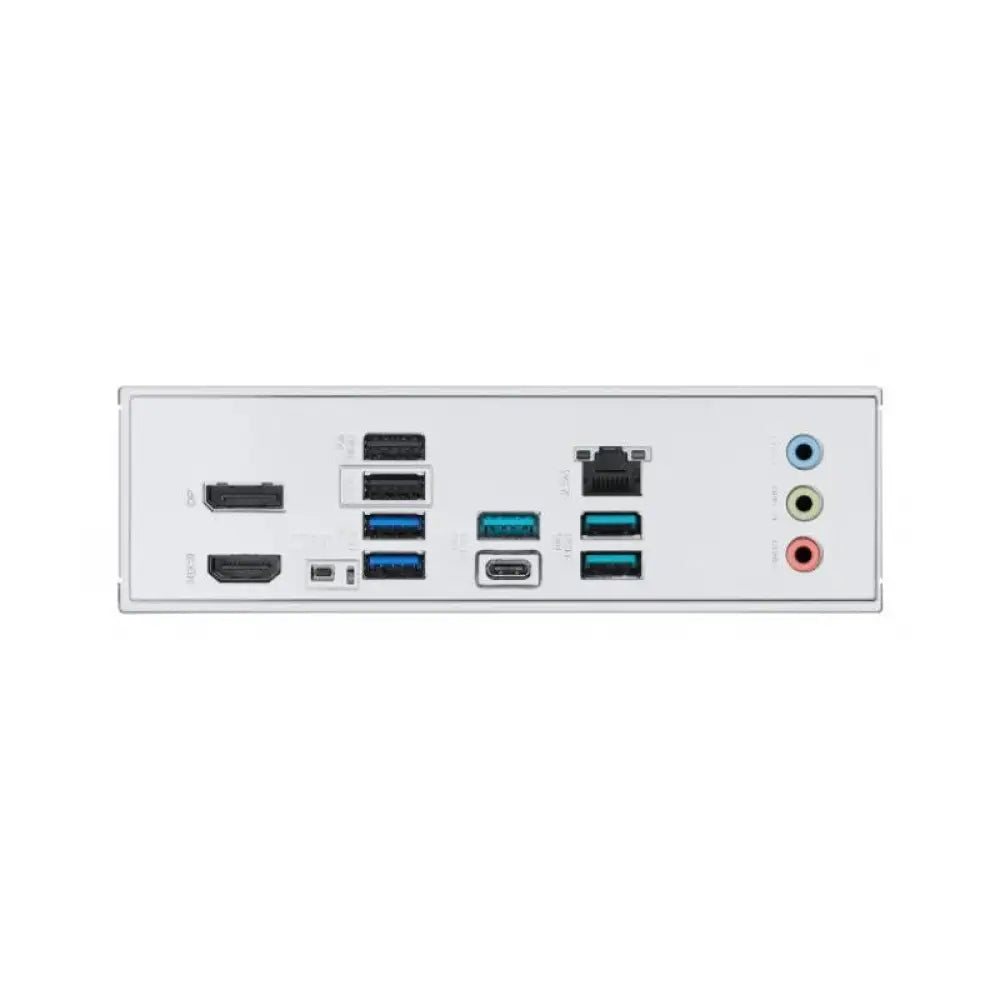

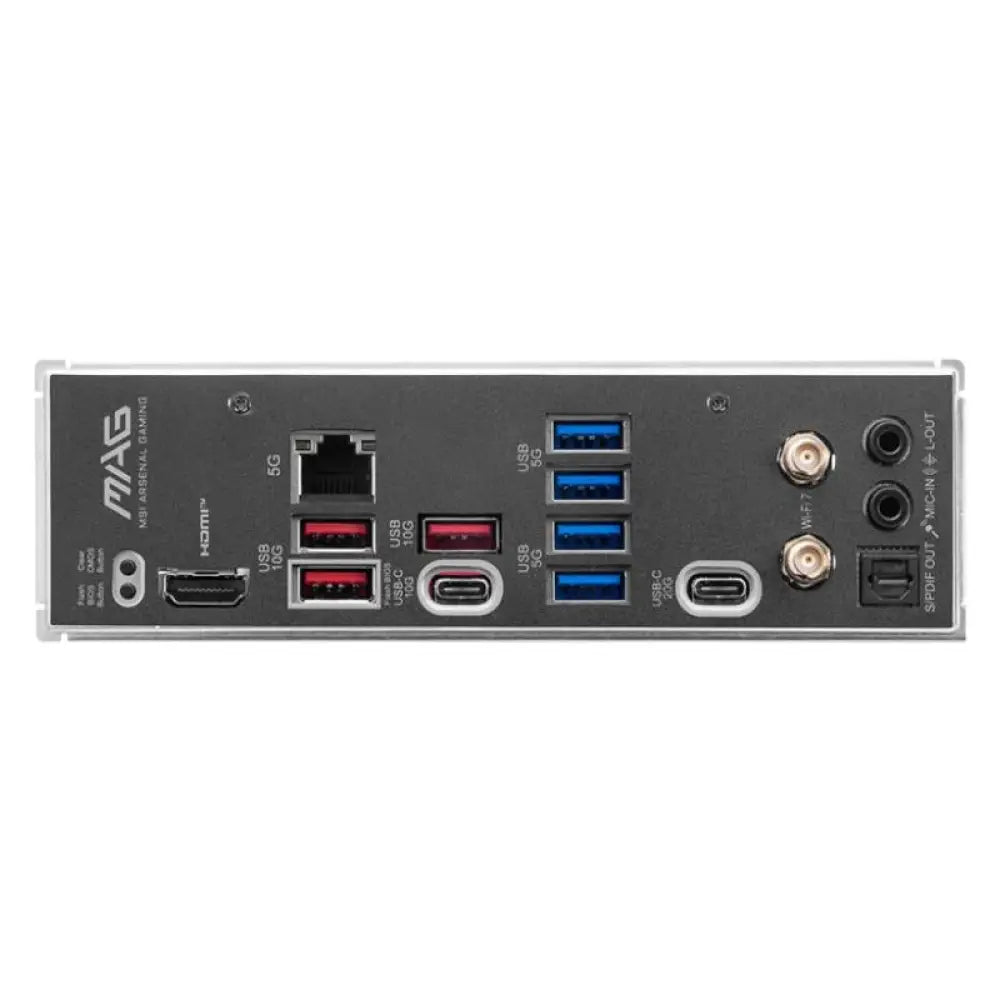

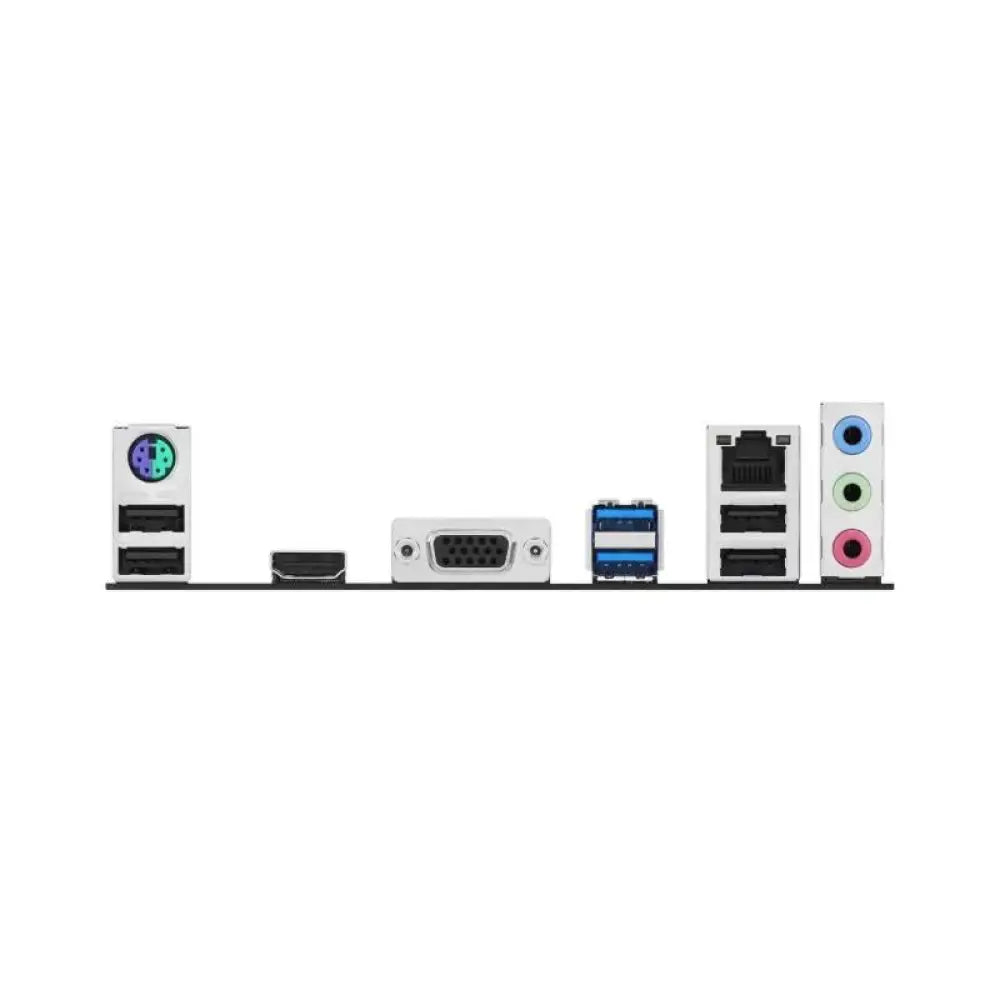

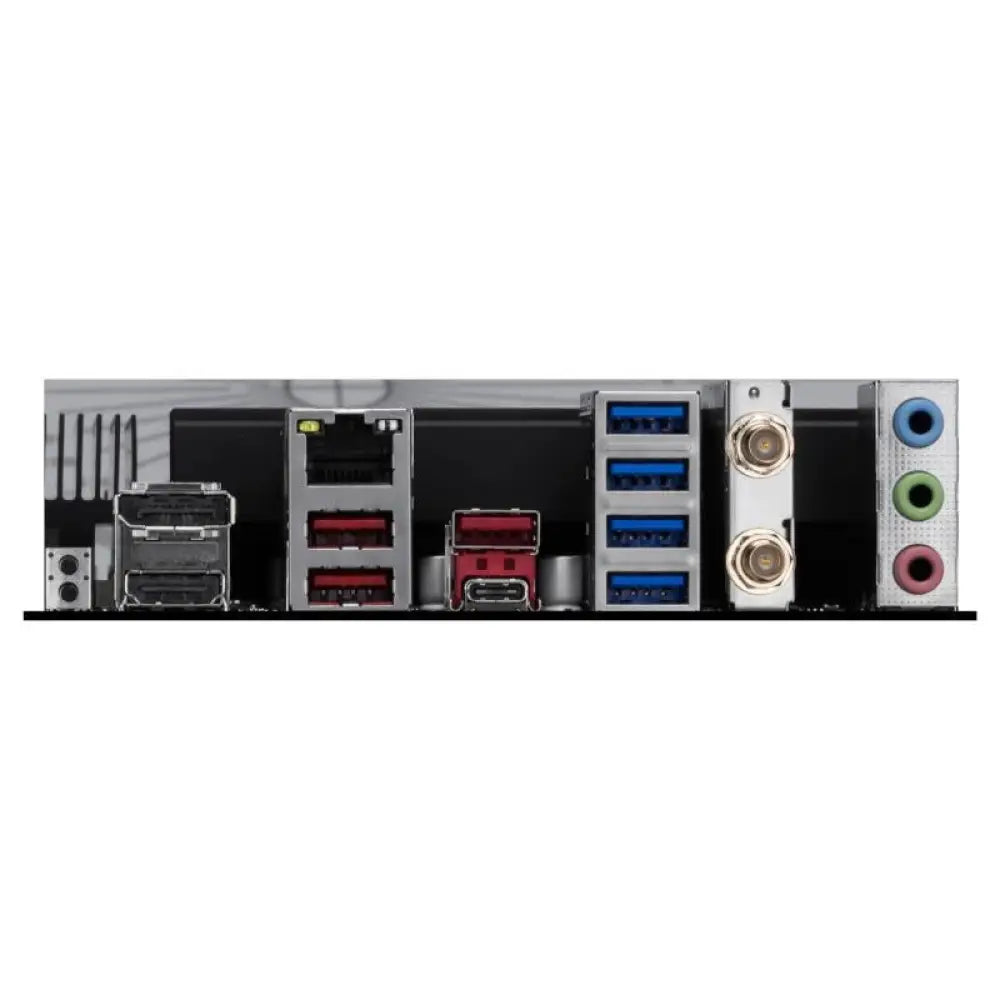

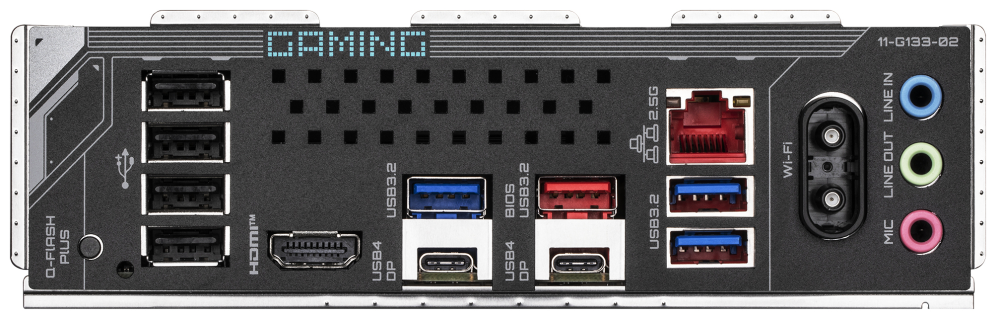

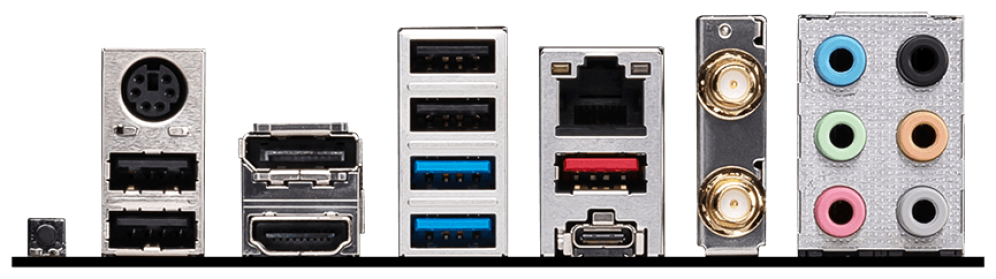

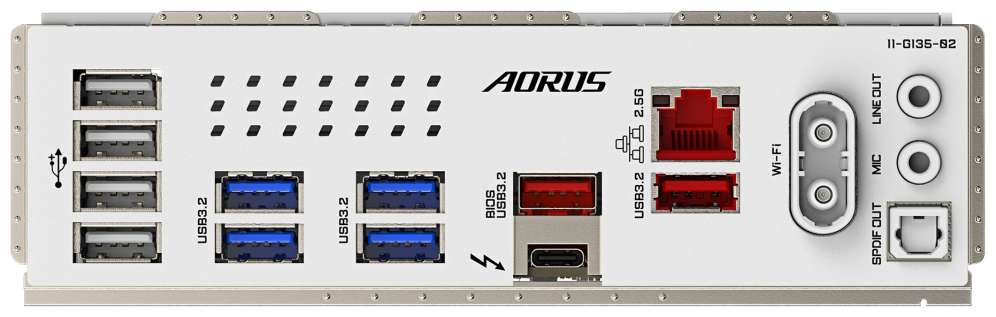

En la parte trasera de la placa encontrarás los conectores de audio y el puerto LAN RJ45. Algunos modelos también incorporan Wi-Fi y Bluetooth.
Las placas base de gama alta suelen ofrecer mejores chips de sonido, conexión Ethernet más rápida y conectividad inalámbrica avanzada.
Tipos de placa base según su tamaño
Las placas base no tienen todas el mismo tamaño. Existen diferentes formatos, también llamados factores de forma, que determinan sus dimensiones y compatibilidad con las cajas de PC.

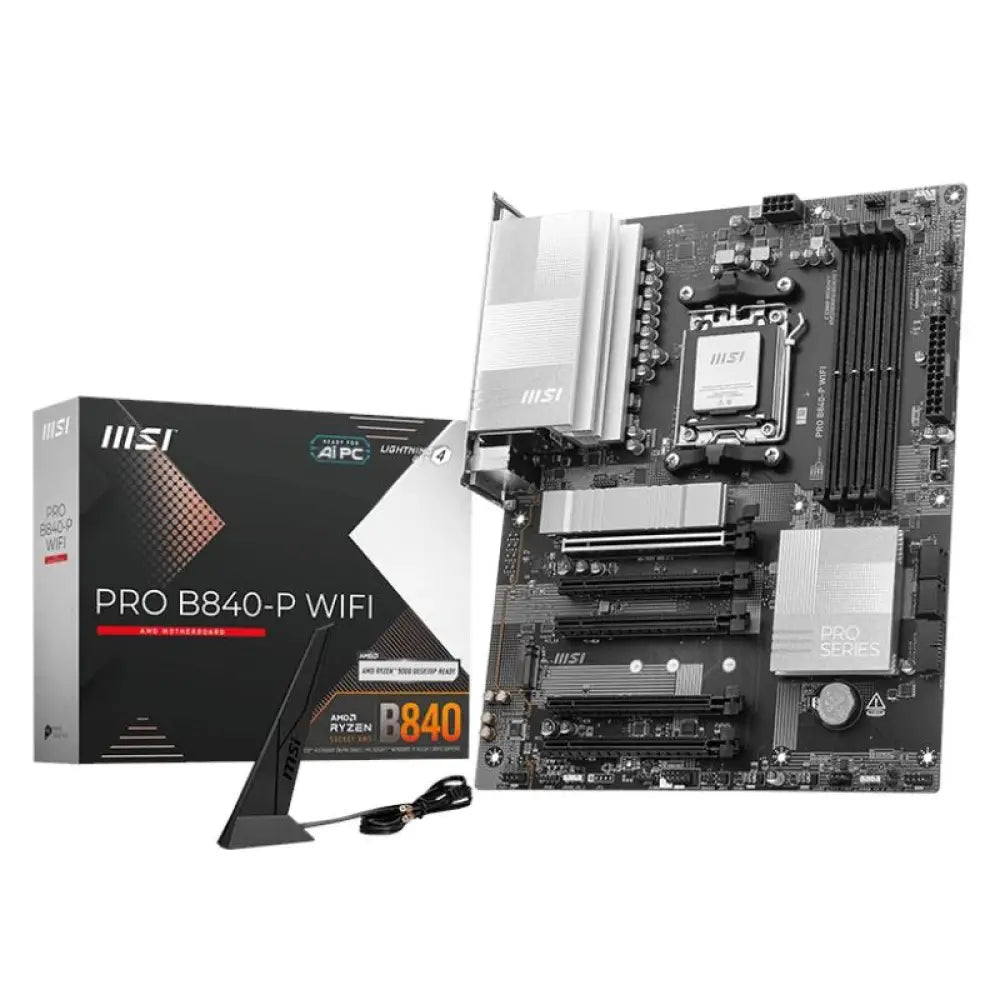

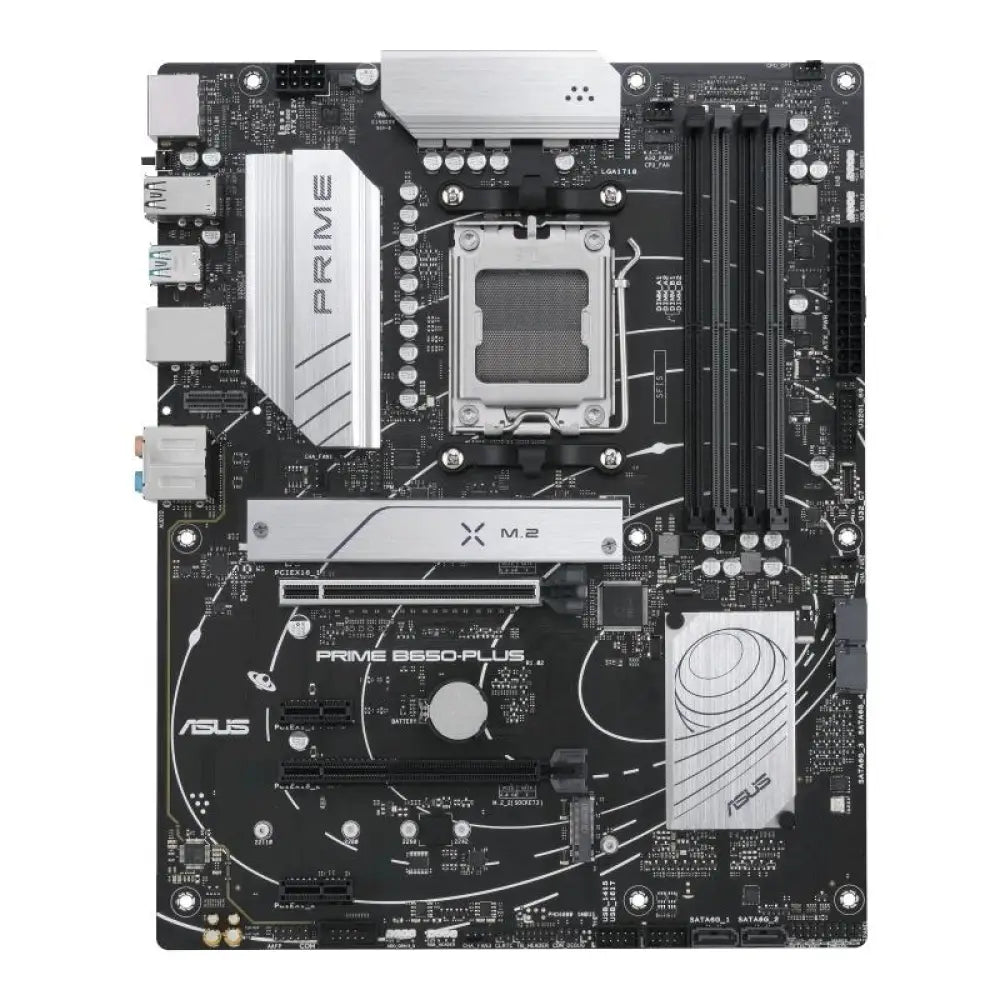

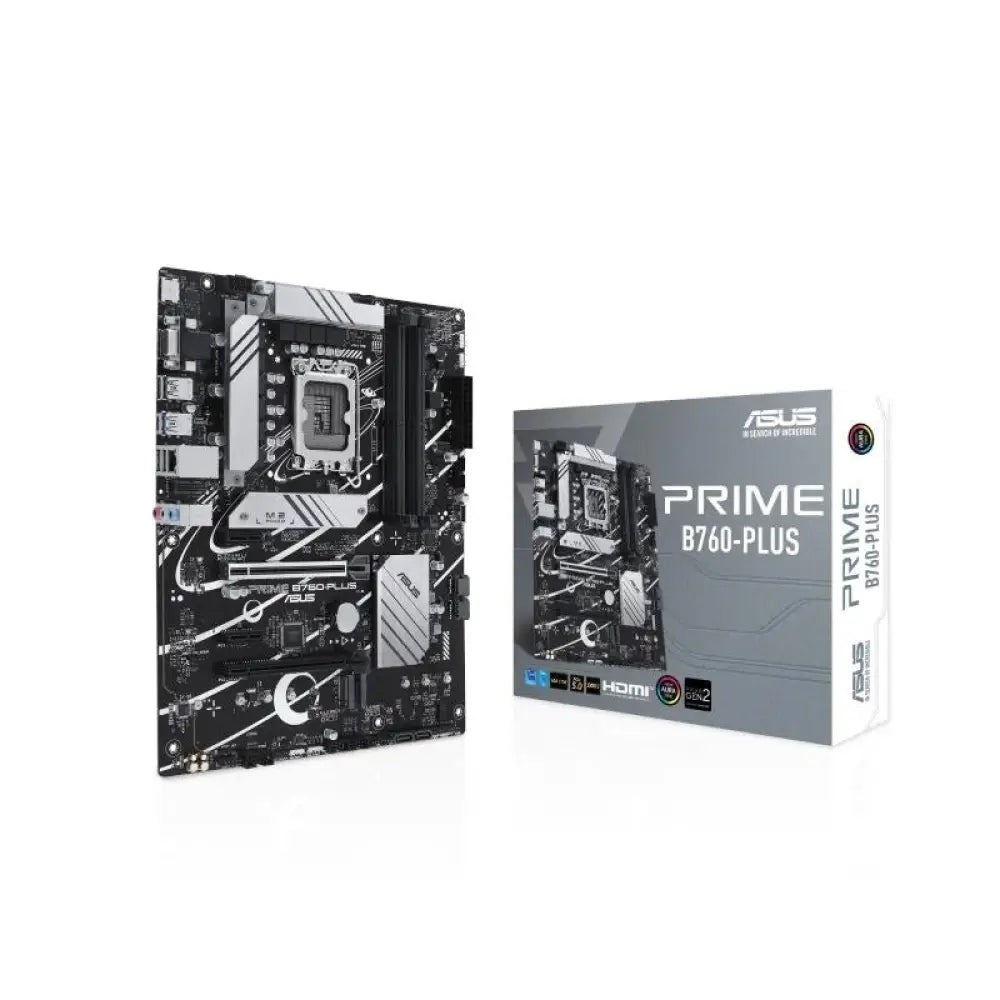

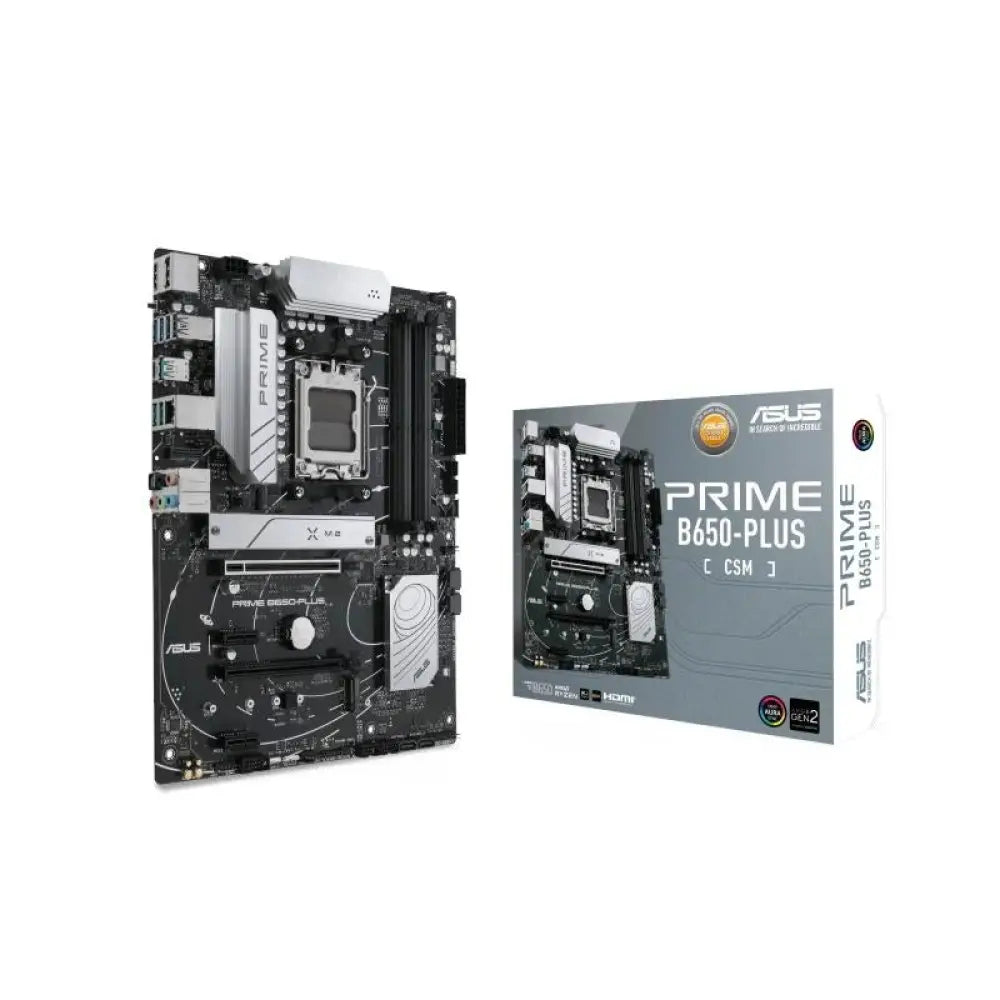

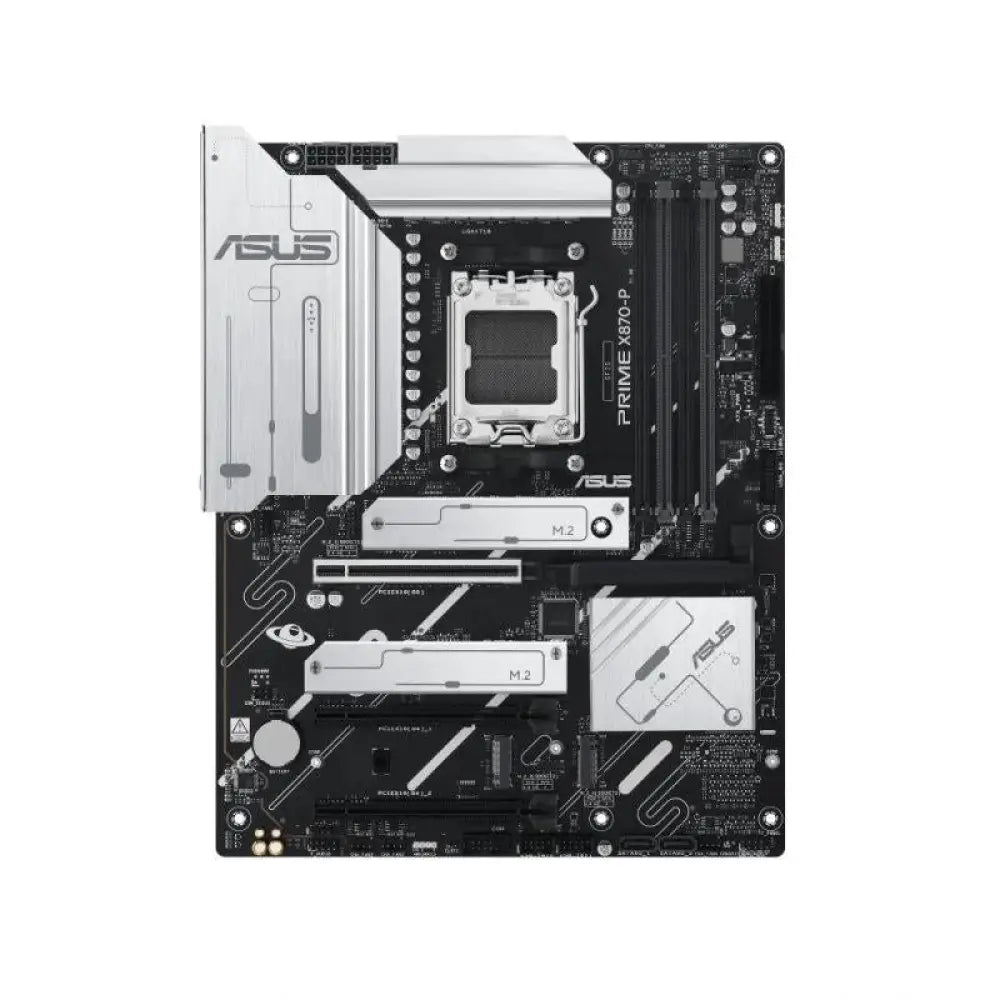

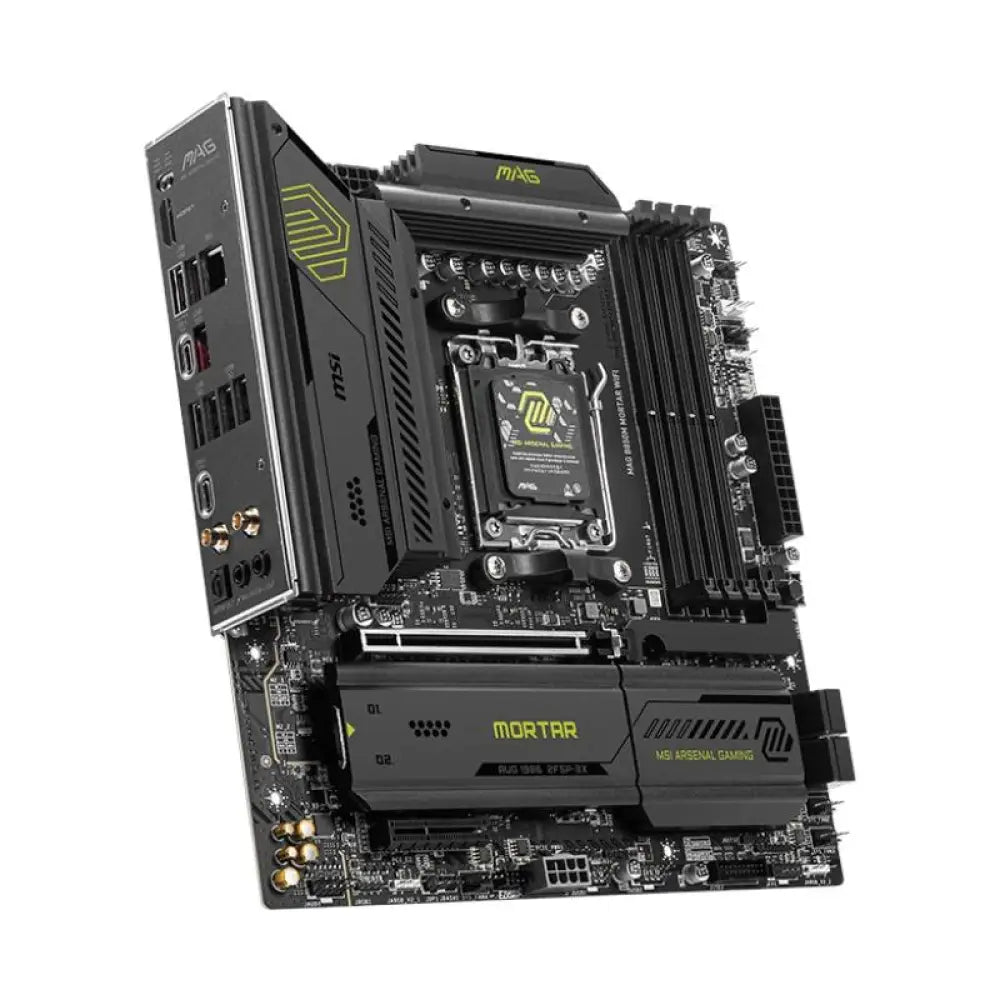

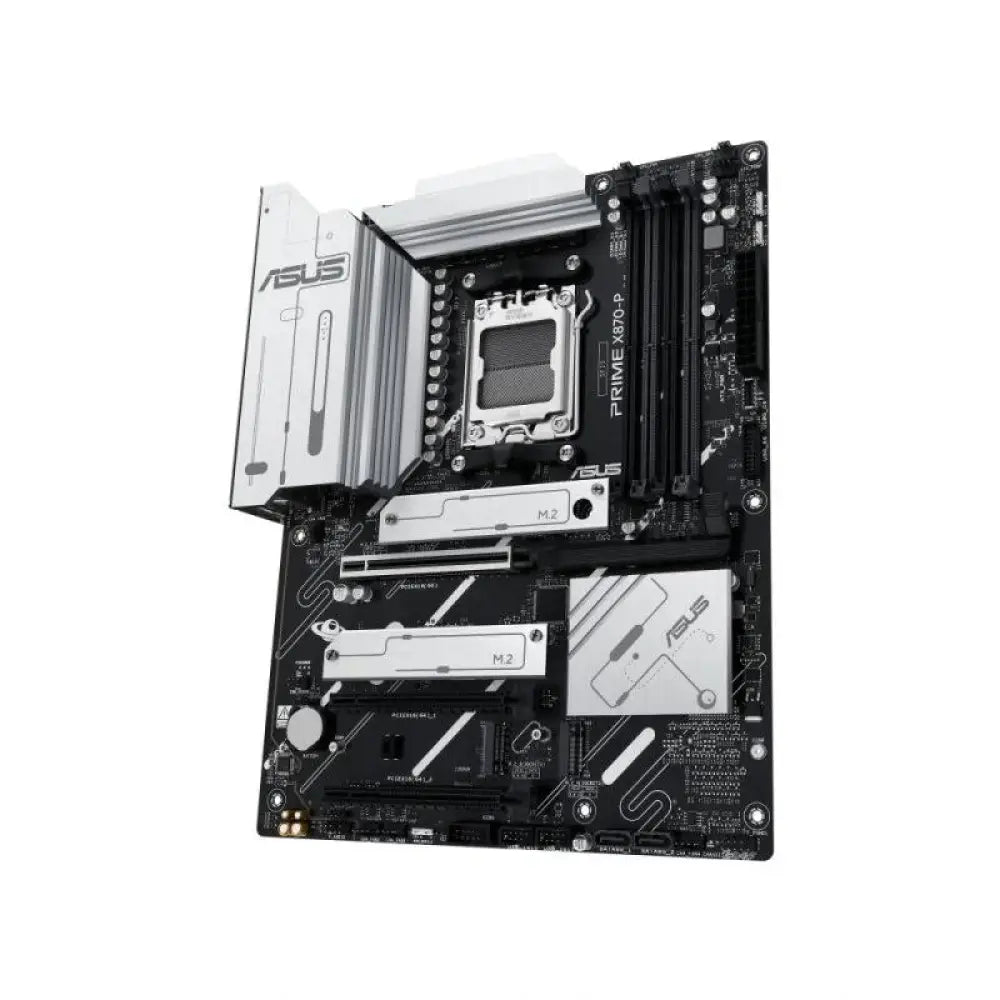

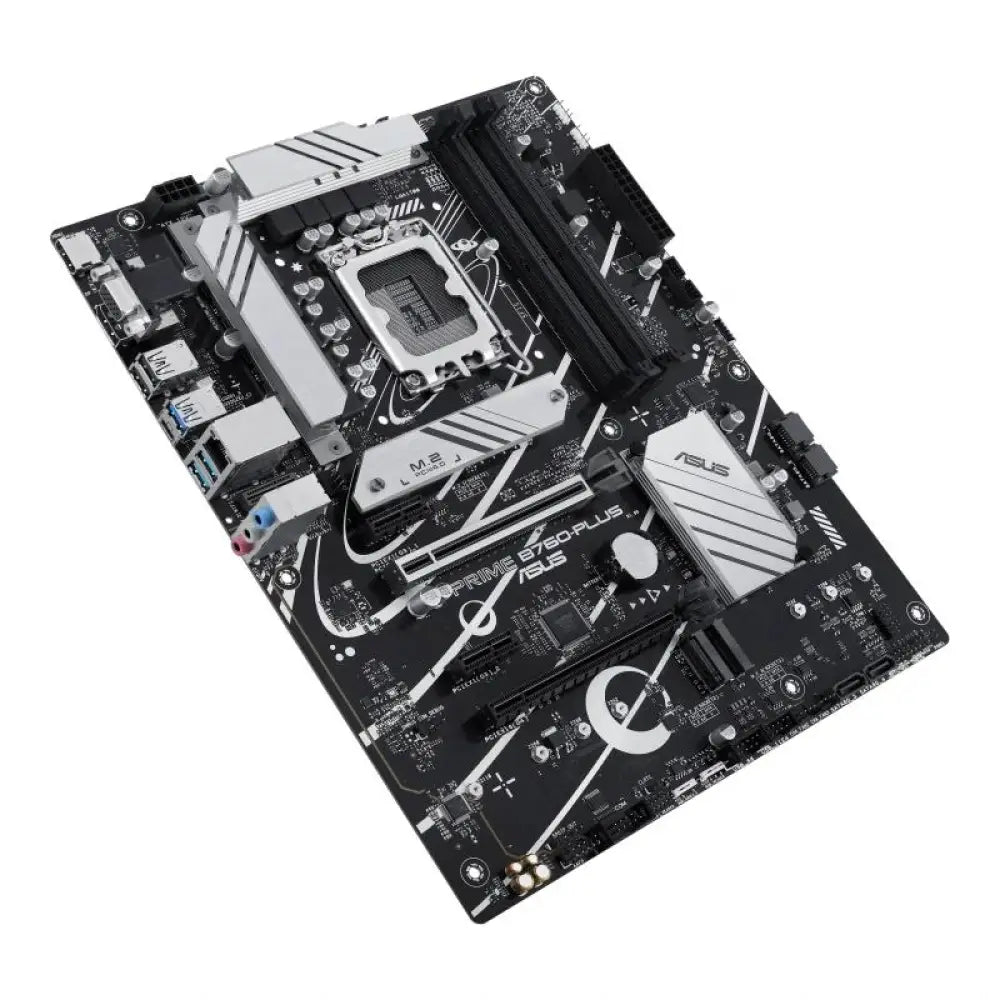

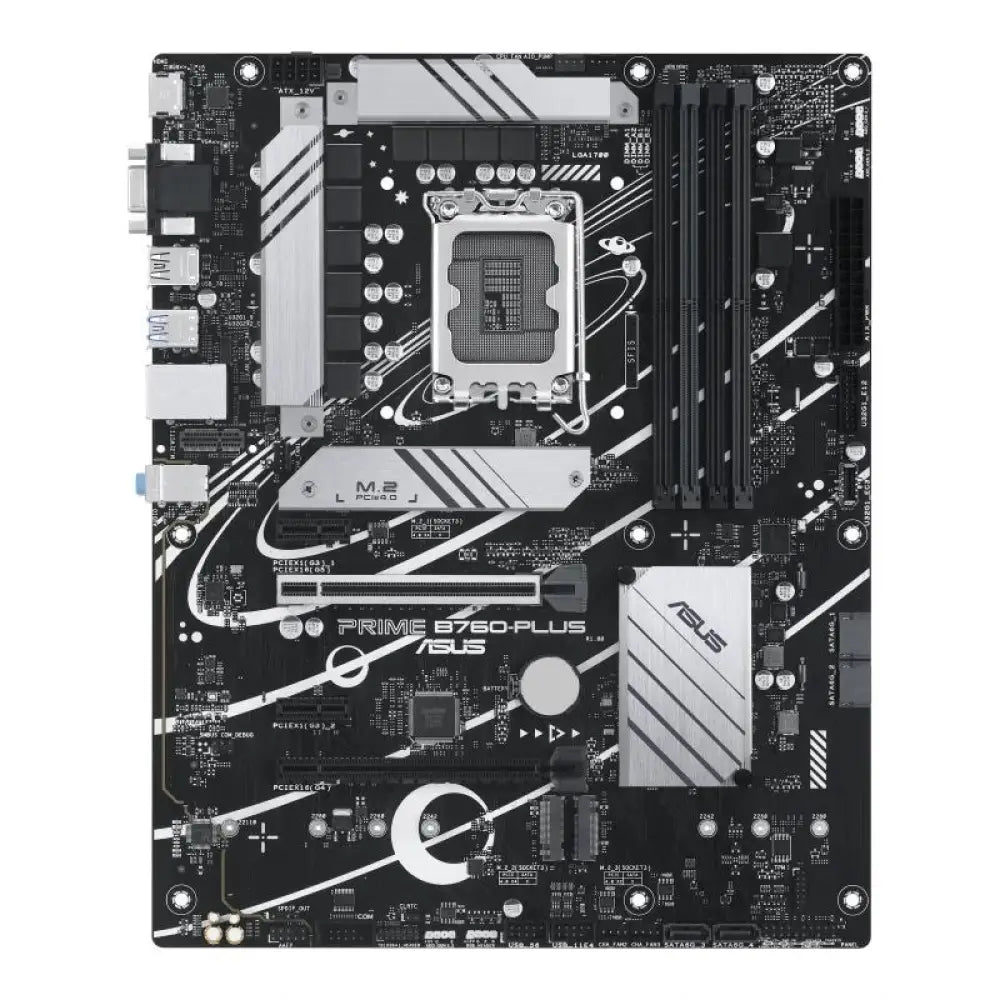

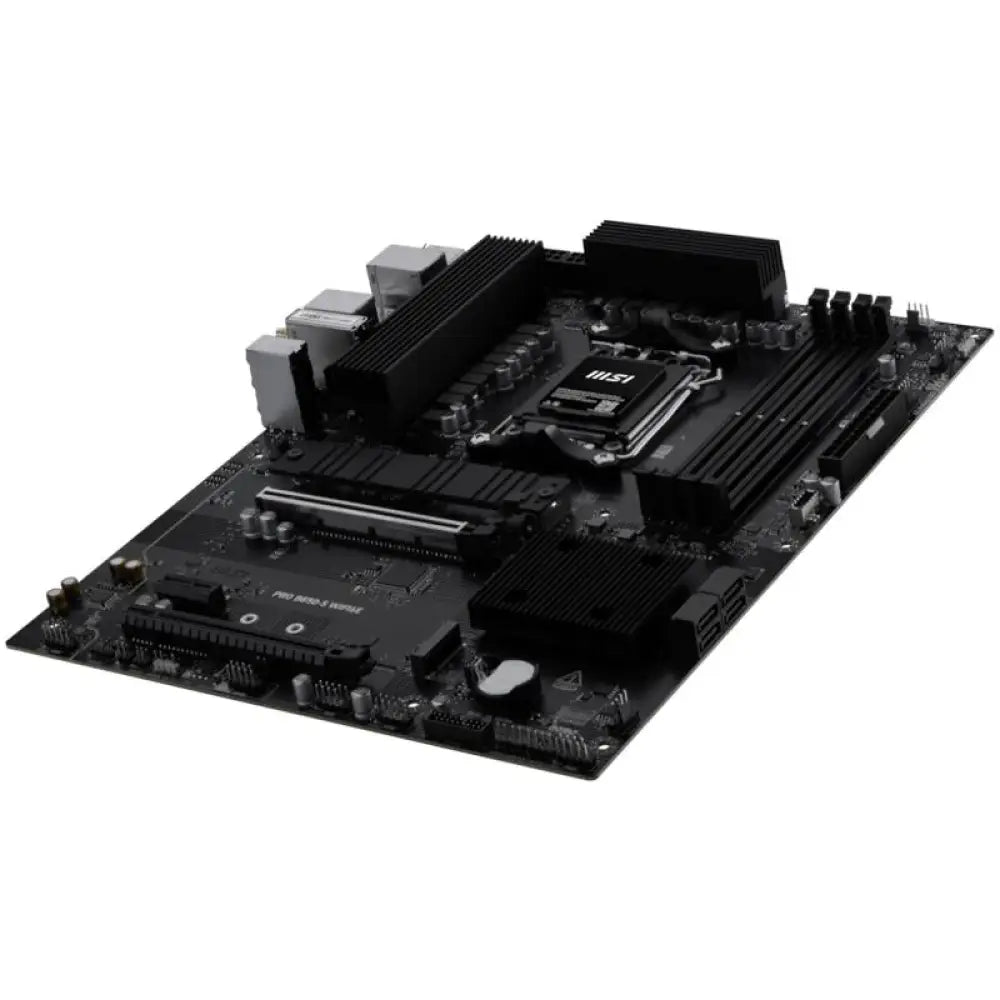

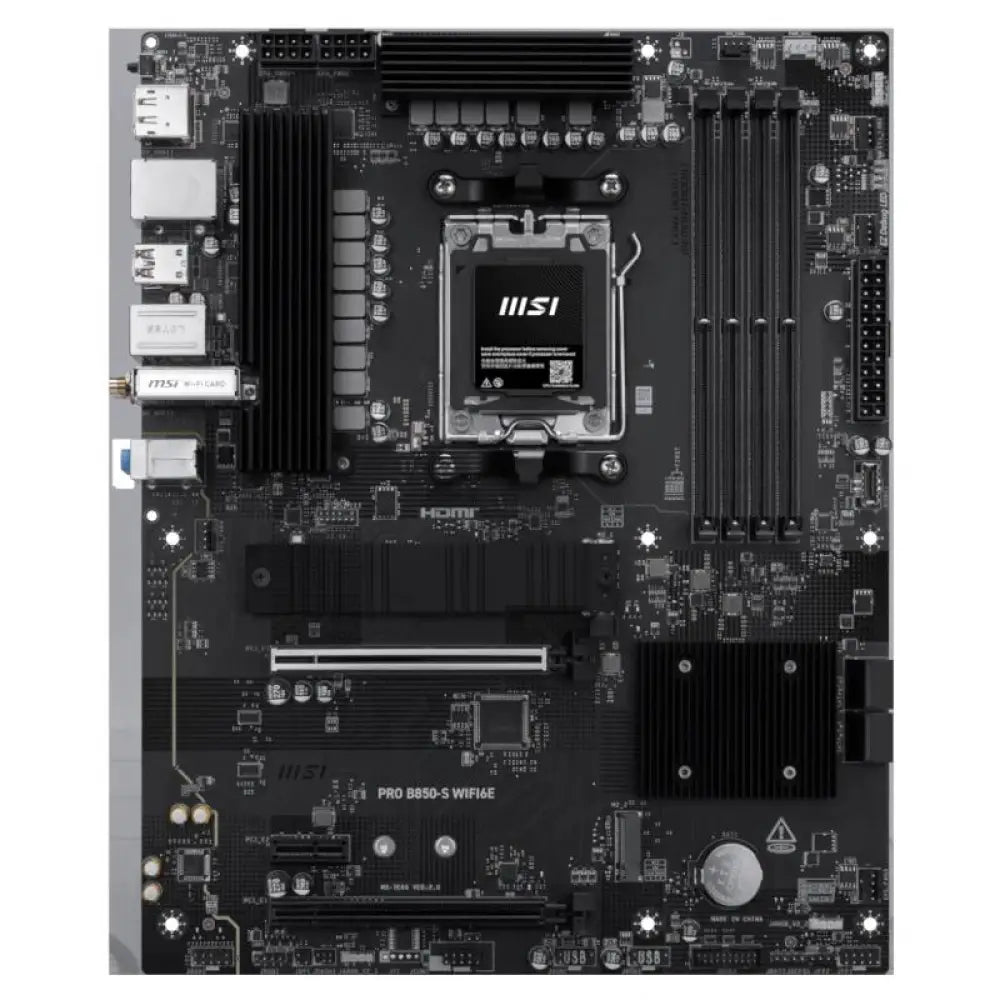

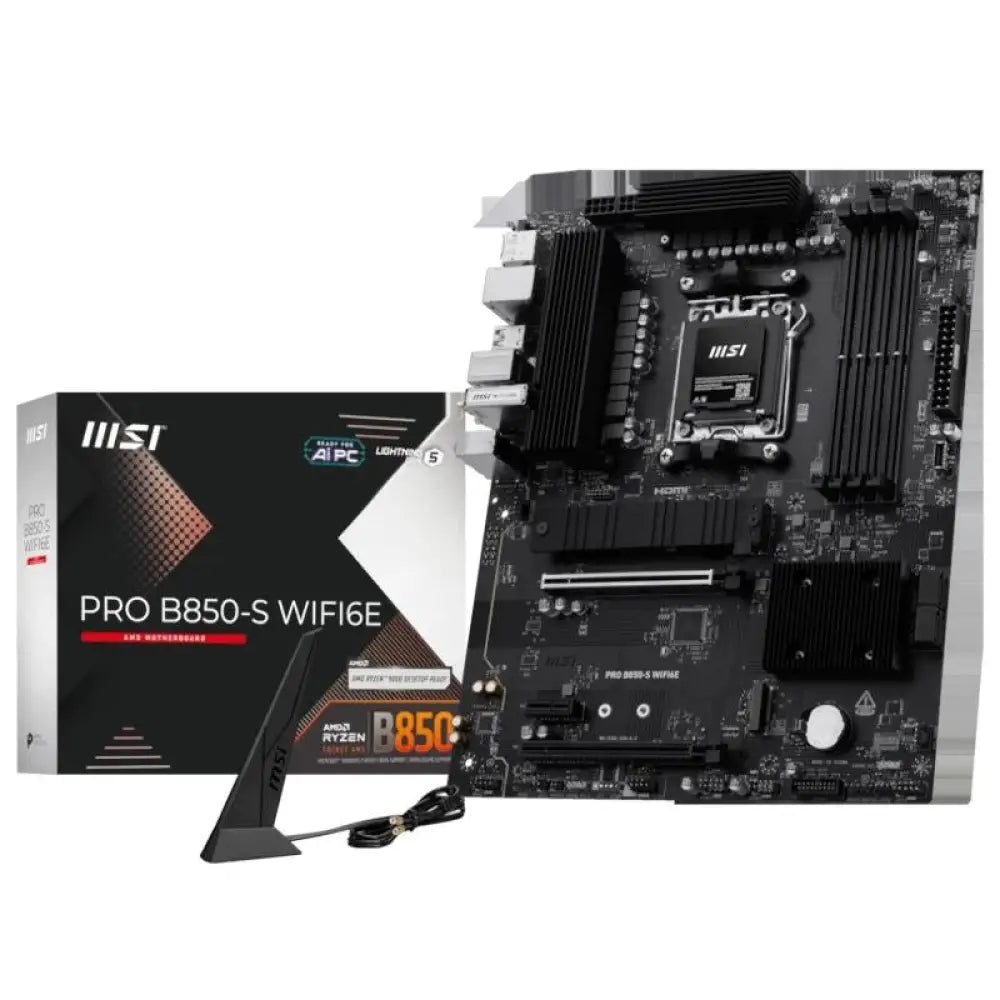

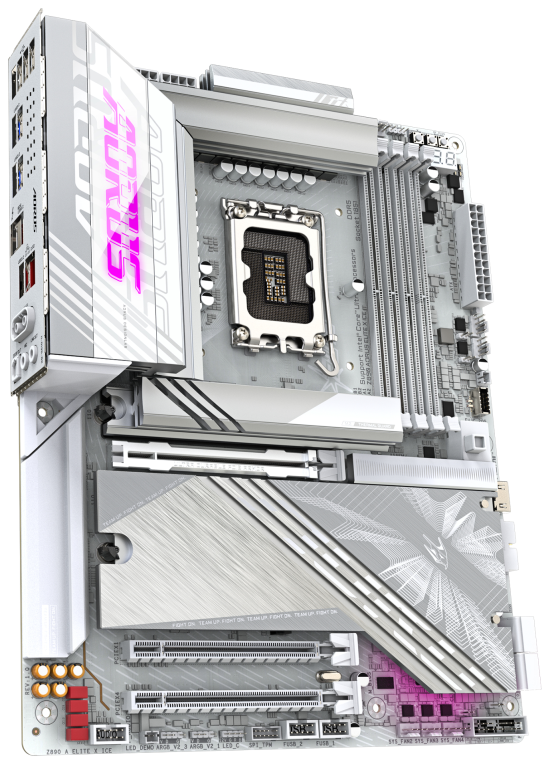

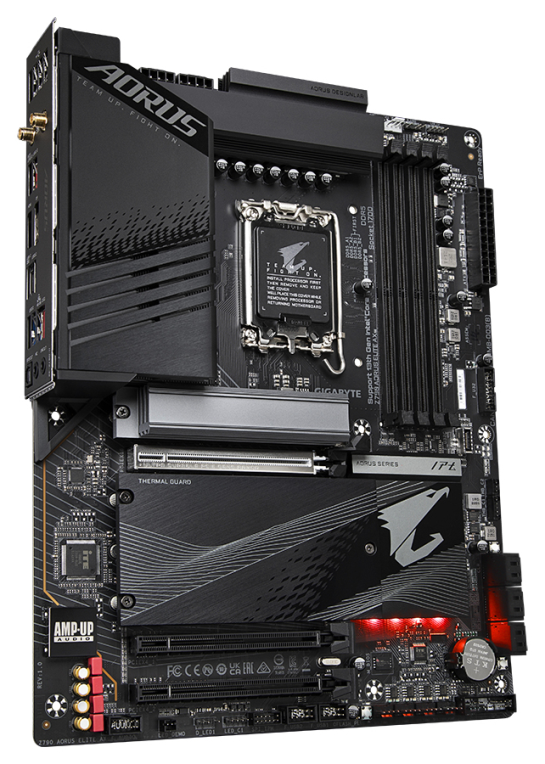

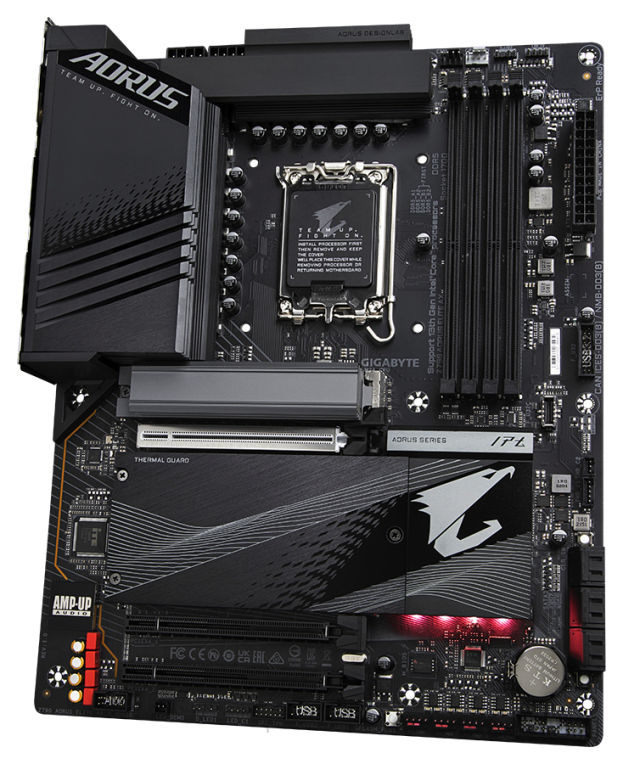

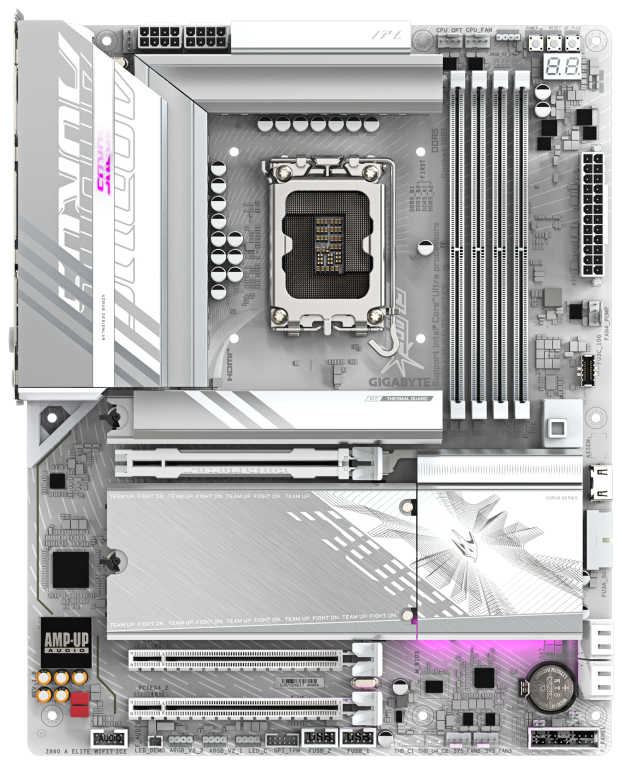

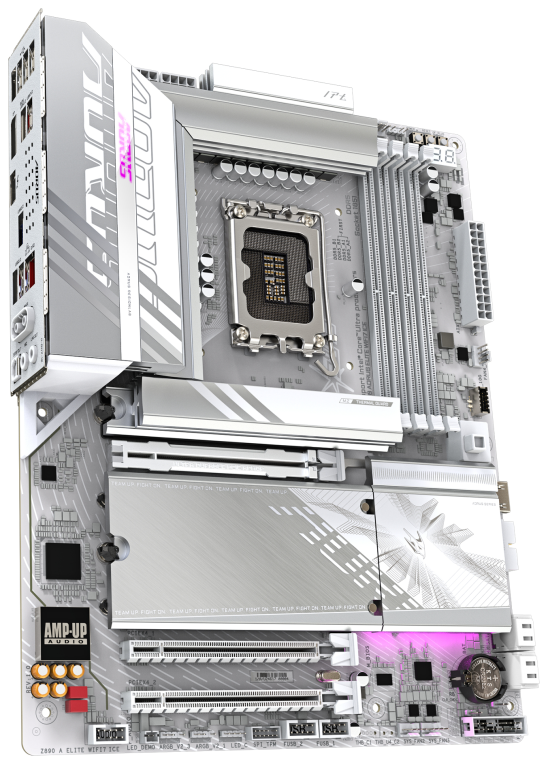

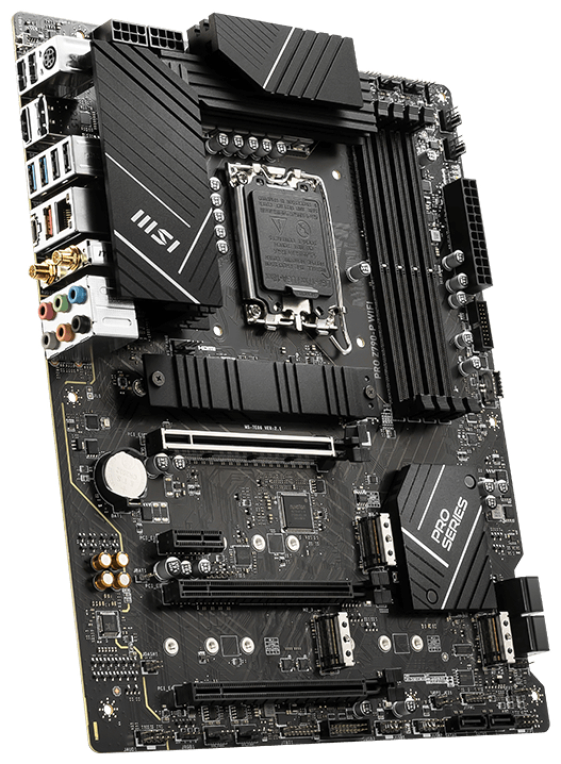

ATX

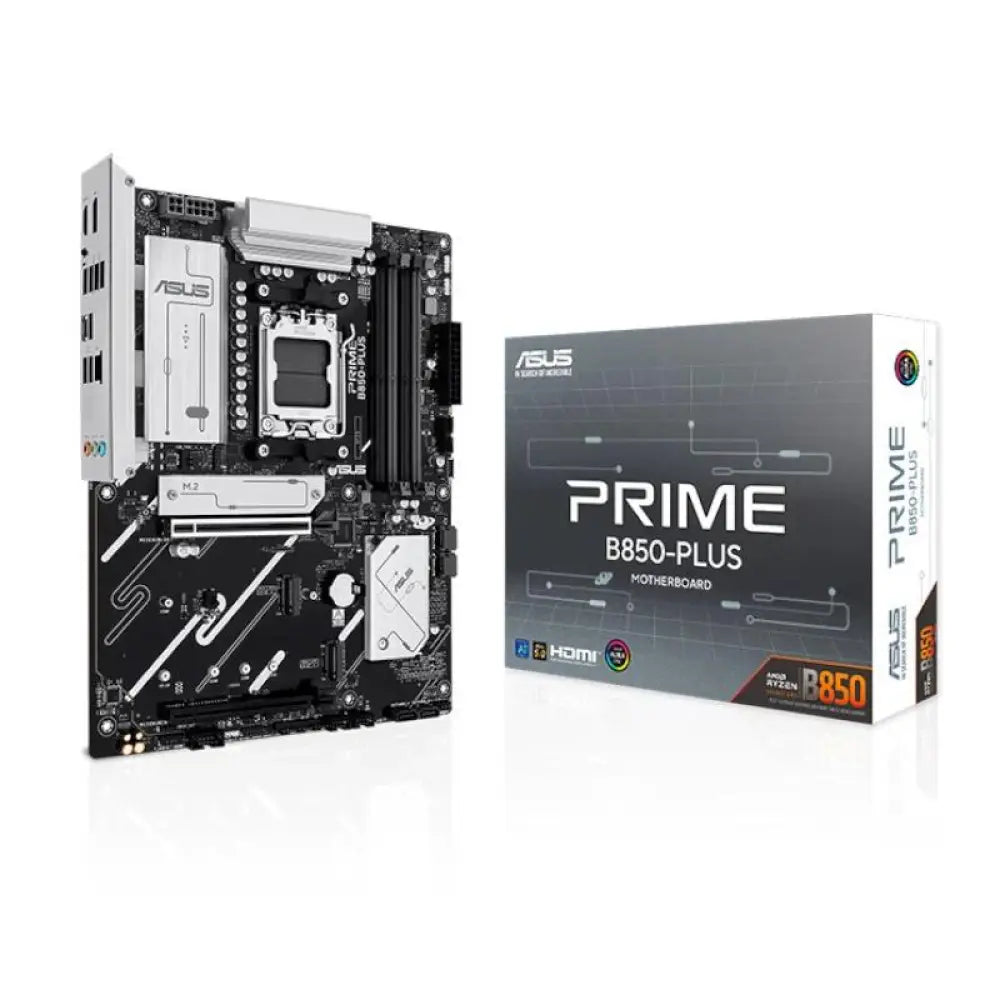

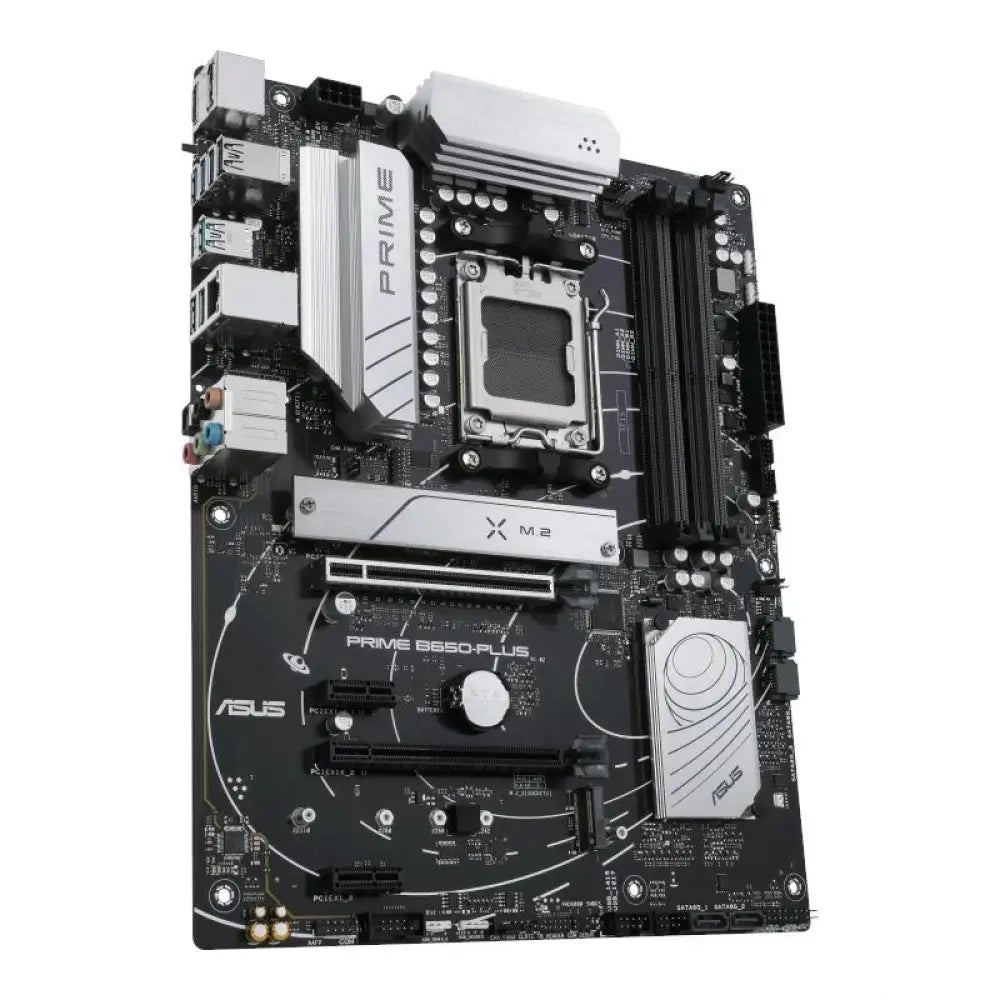

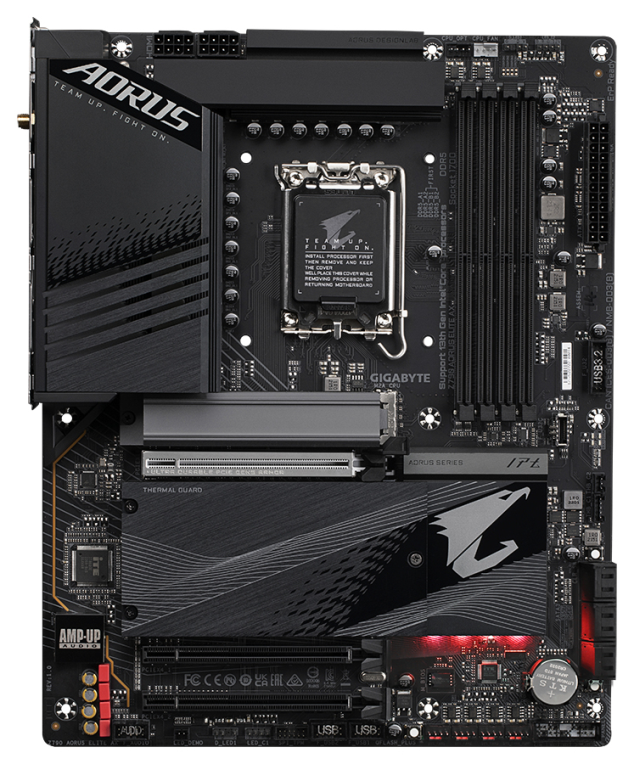

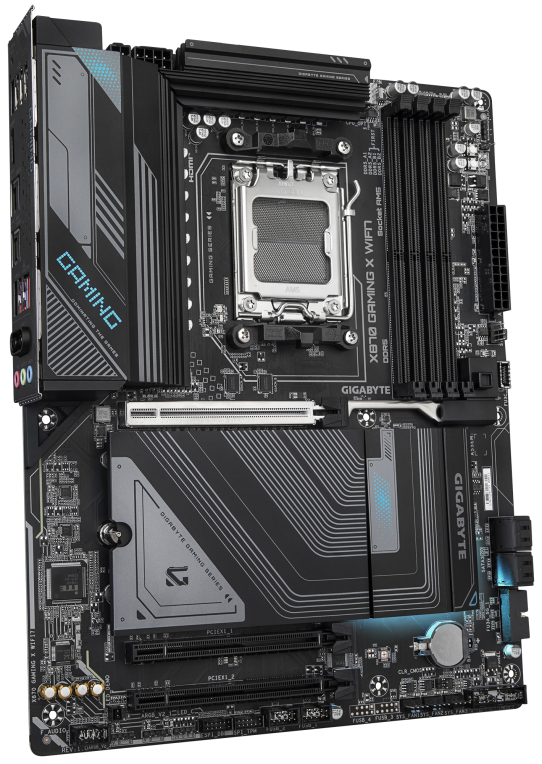

El formato ATX es uno de los más comunes en ordenadores de sobremesa. Ofrece un buen equilibrio entre tamaño, conectividad y posibilidades de ampliación.
Suele incluir varias ranuras PCIe, cuatro ranuras de memoria RAM, varios conectores M.2 y suficientes puertos internos para montar un equipo completo.
Es una opción muy recomendable para PC gaming, ordenadores de trabajo y equipos de uso general.

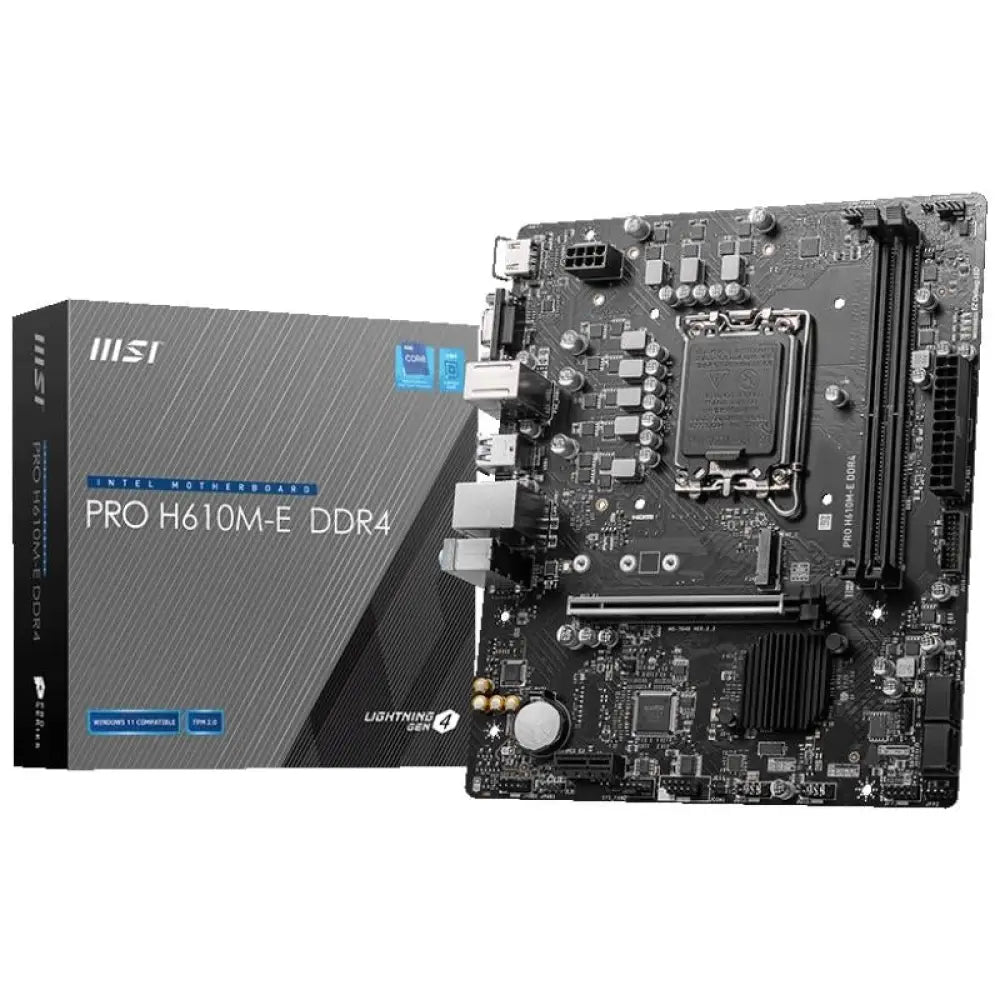

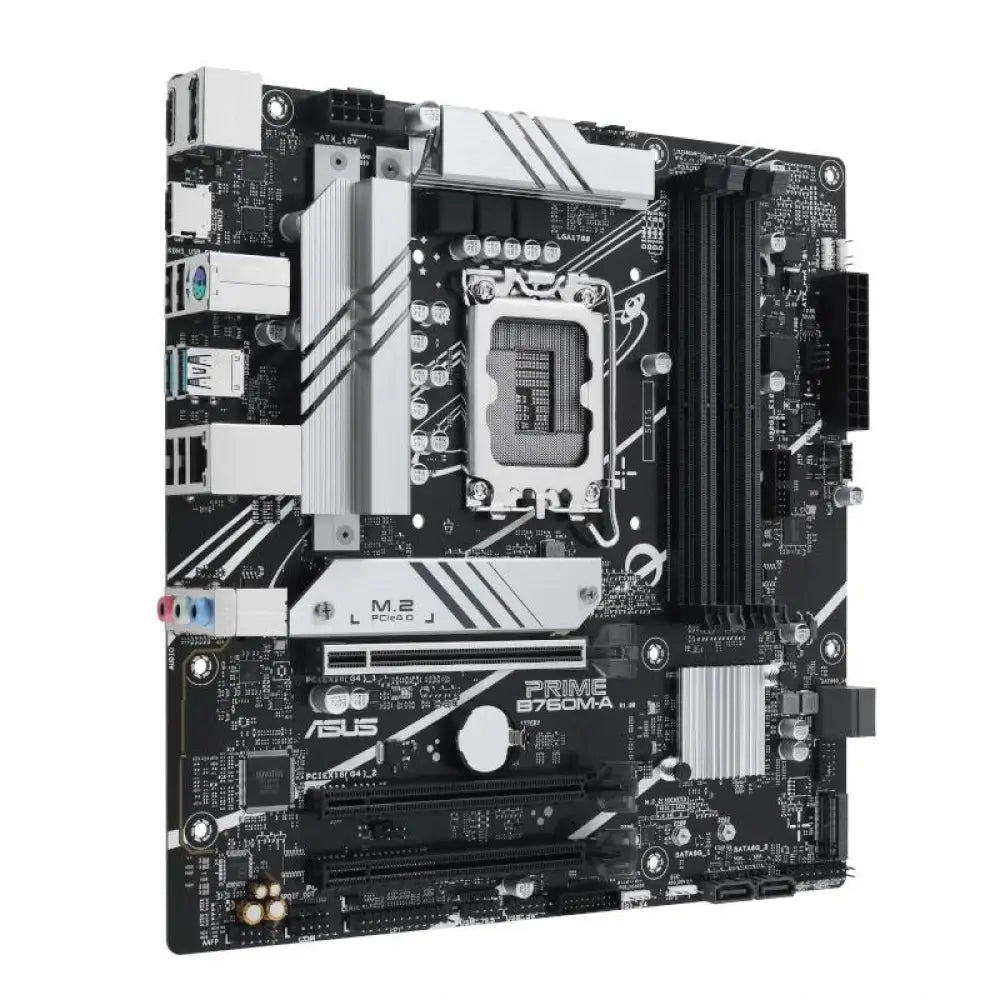

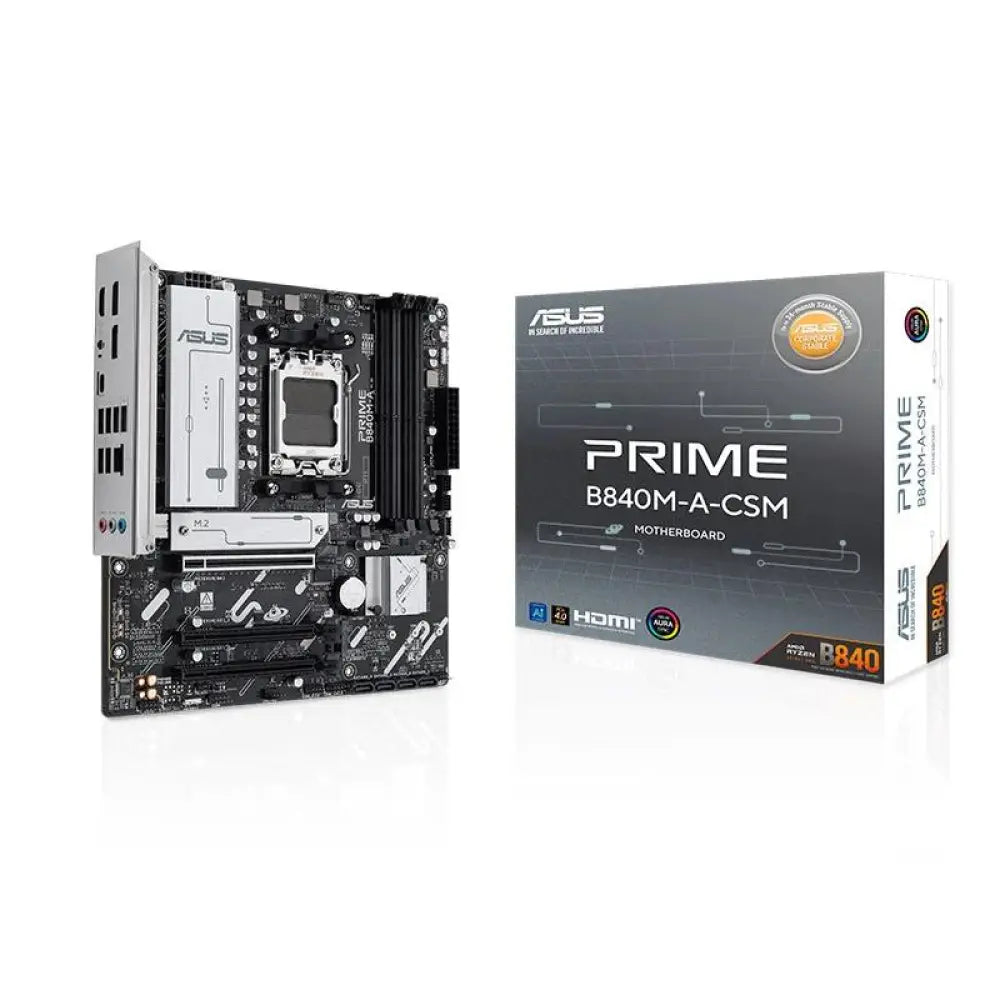

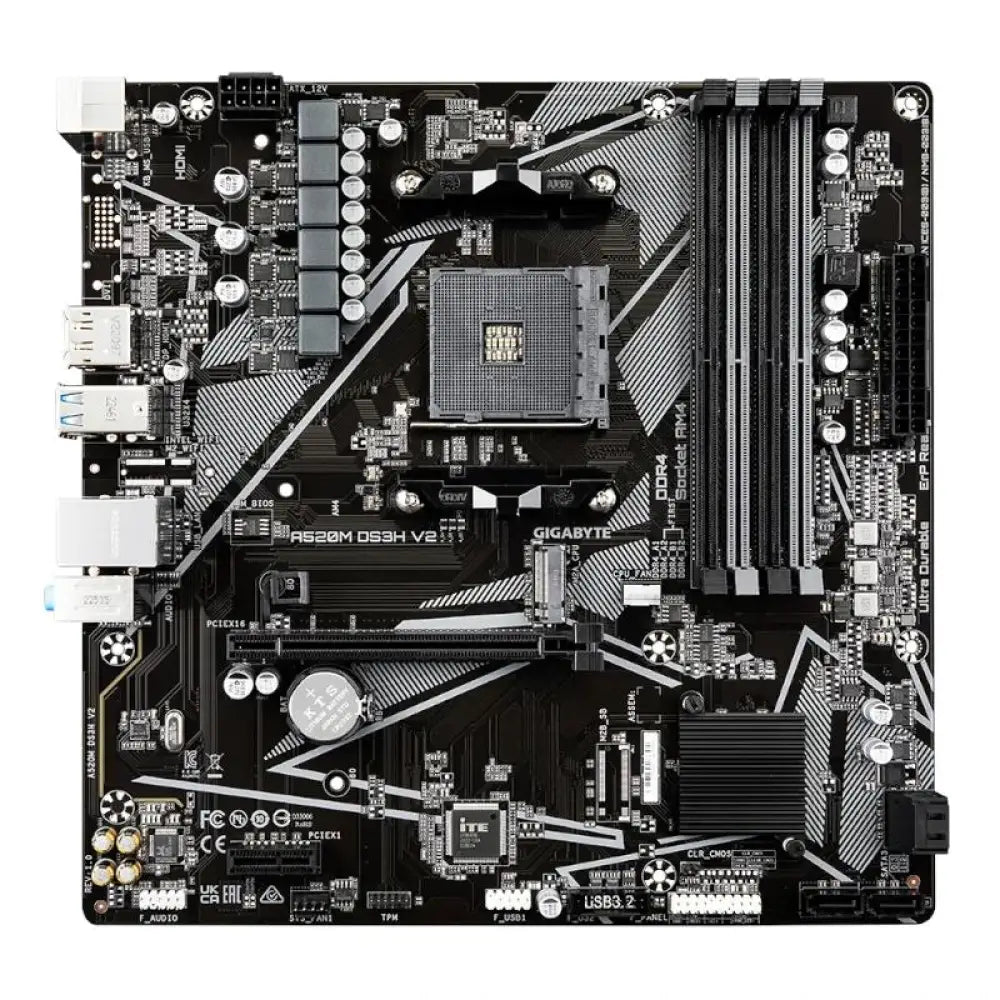

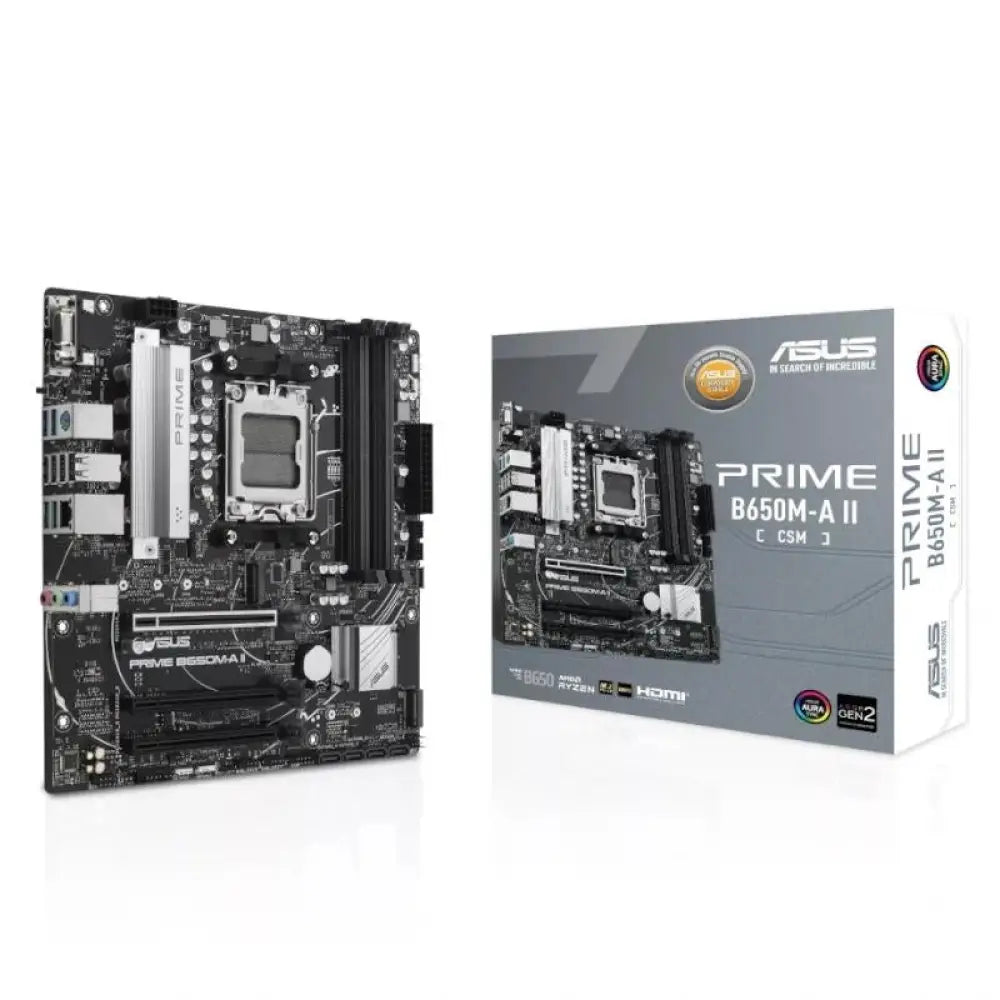

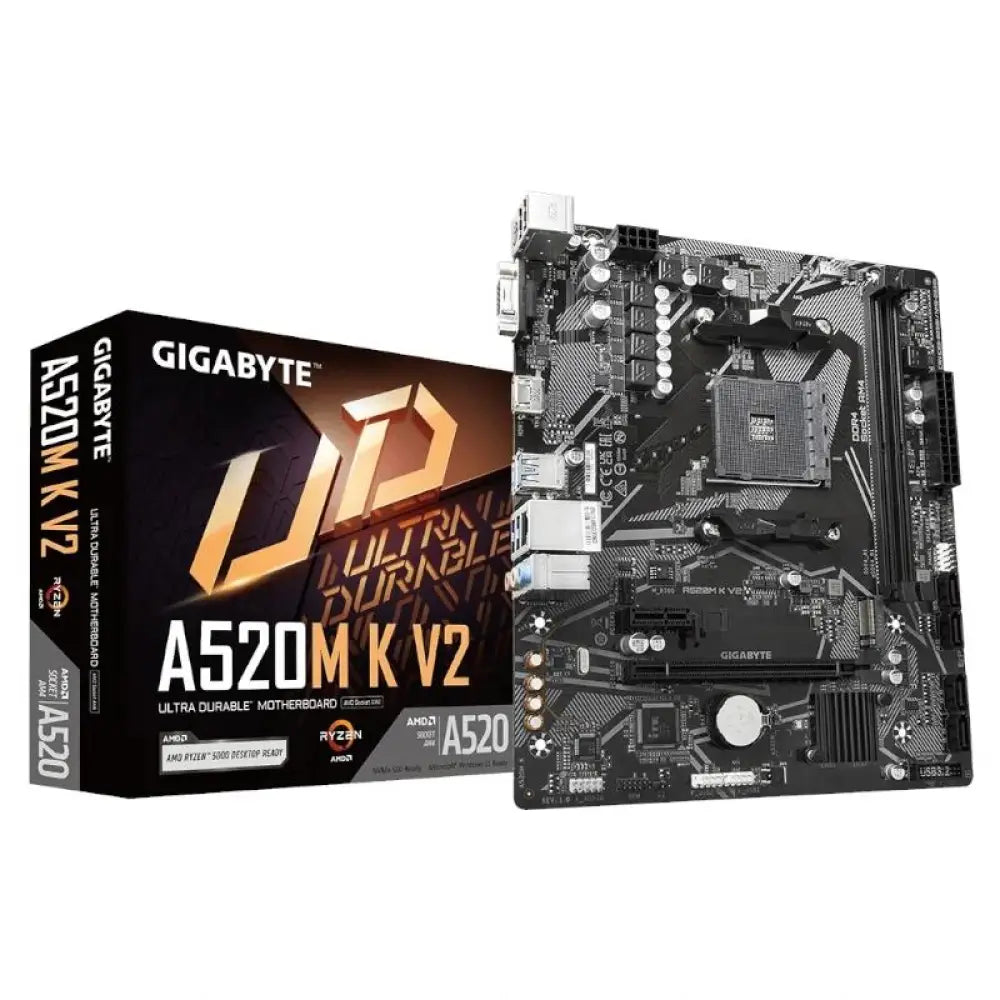

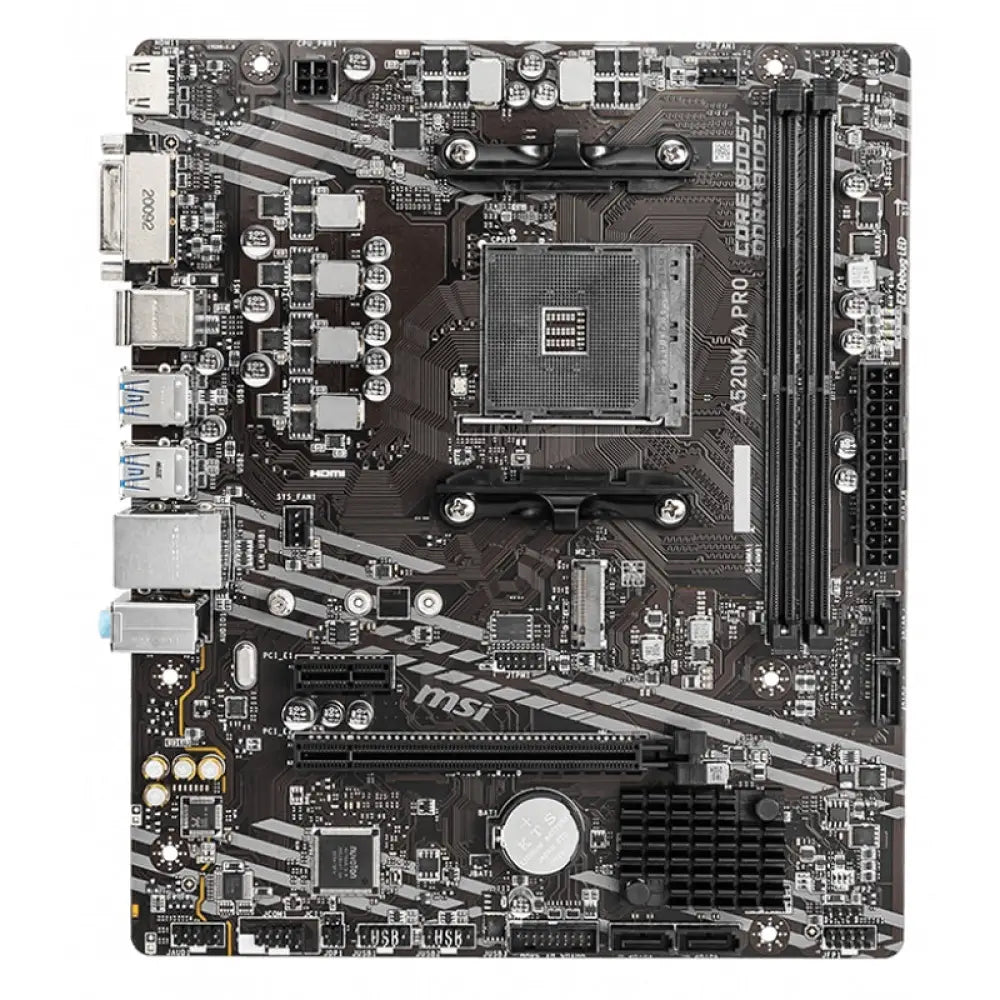

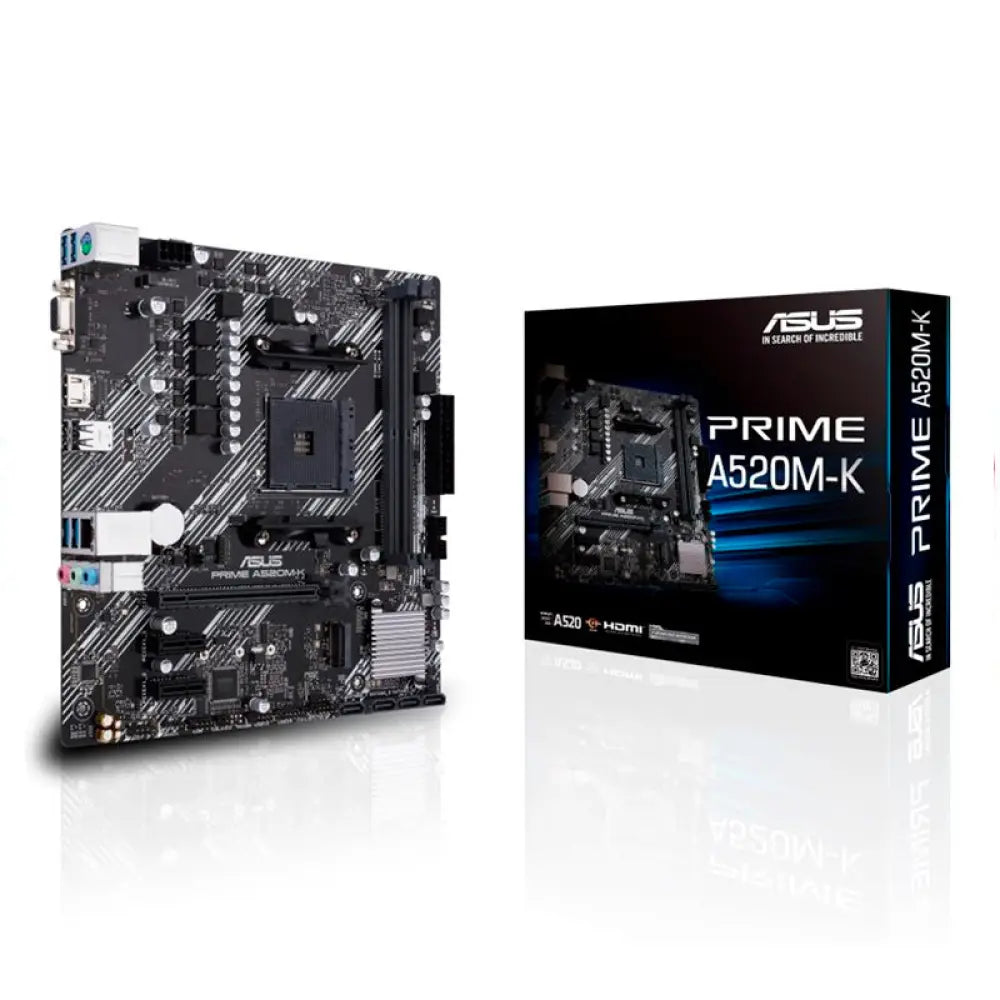

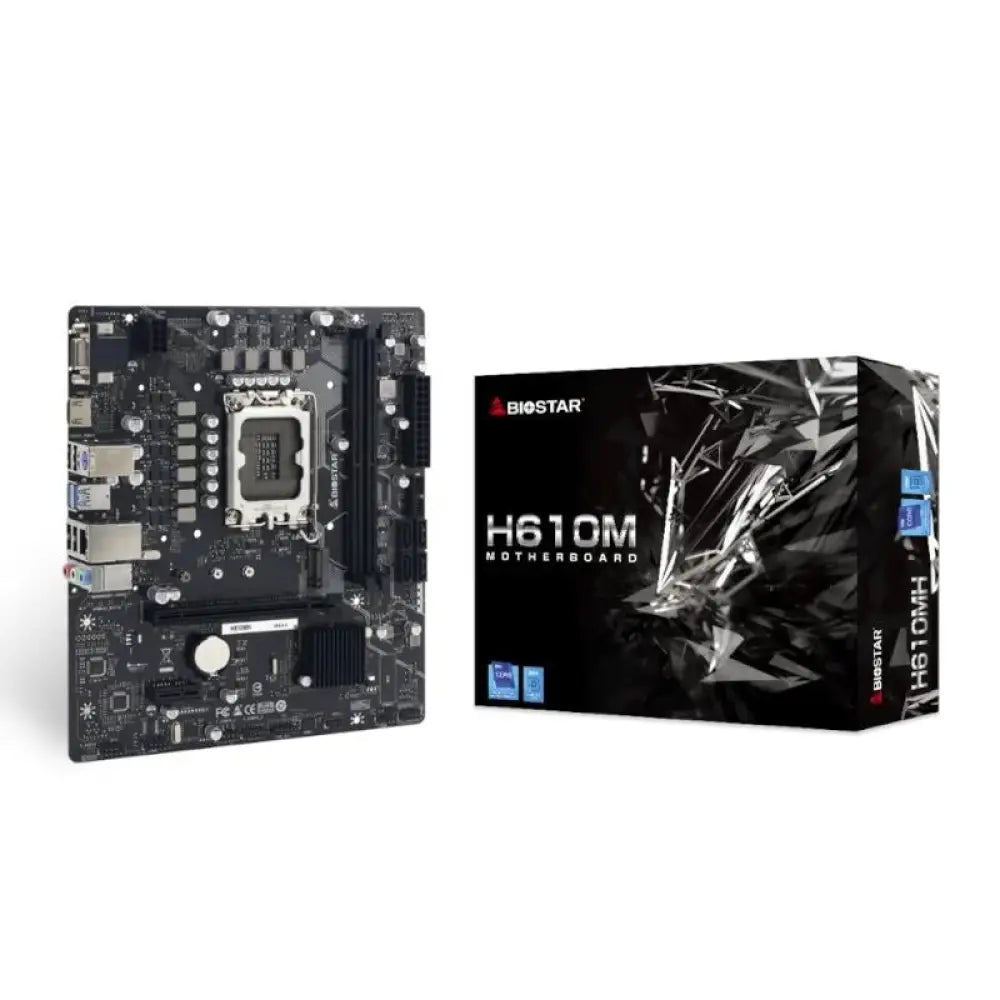

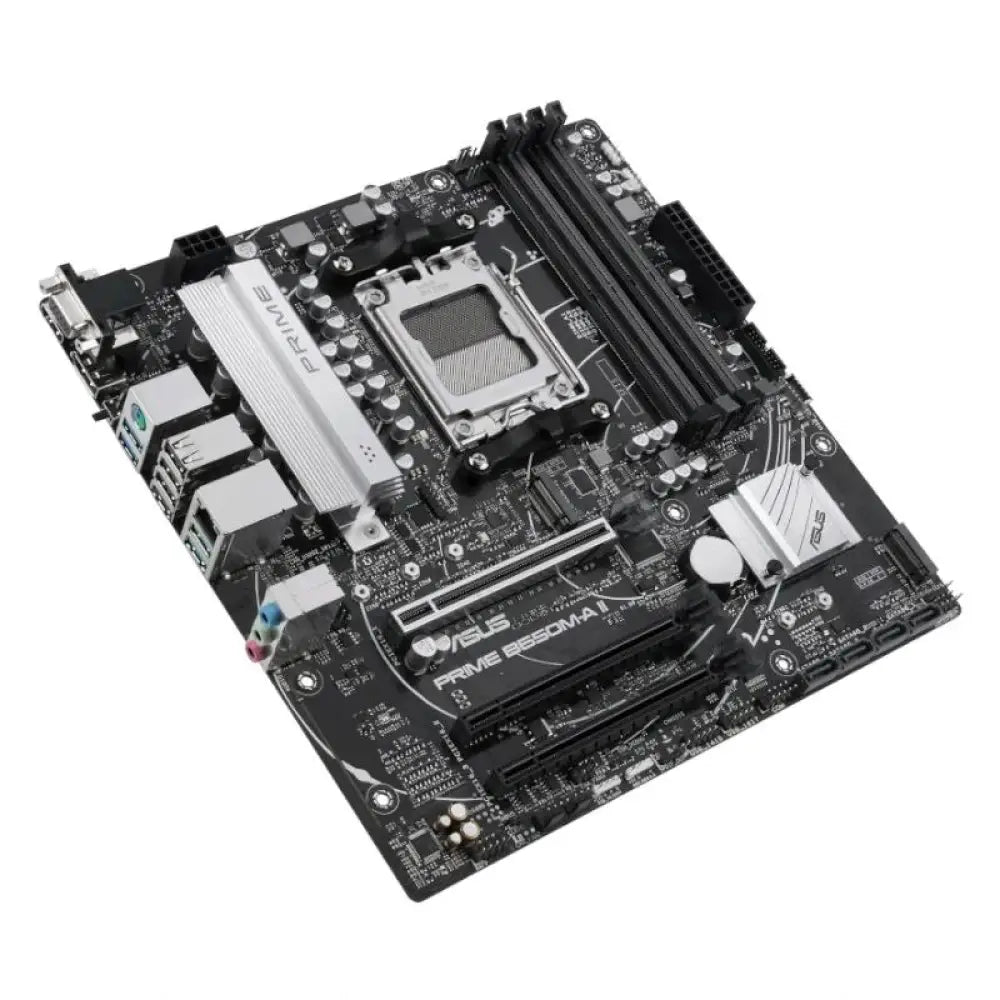

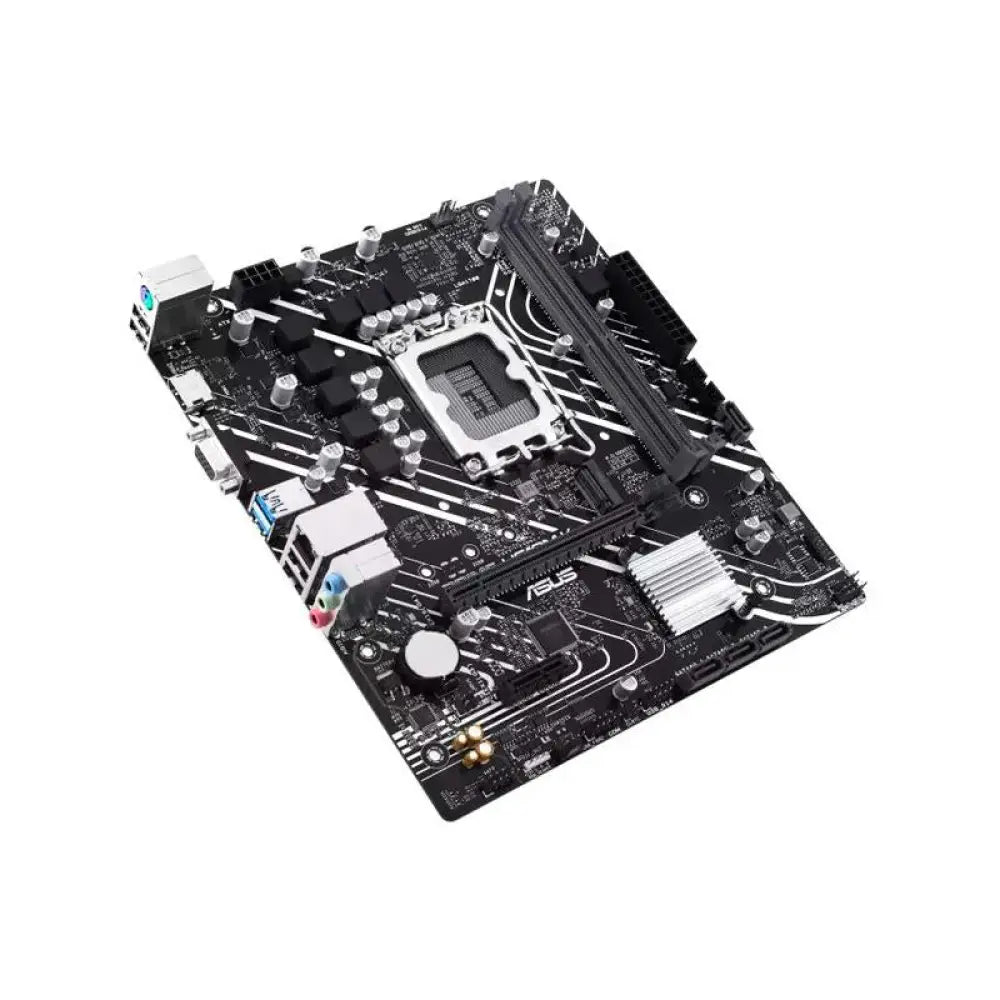

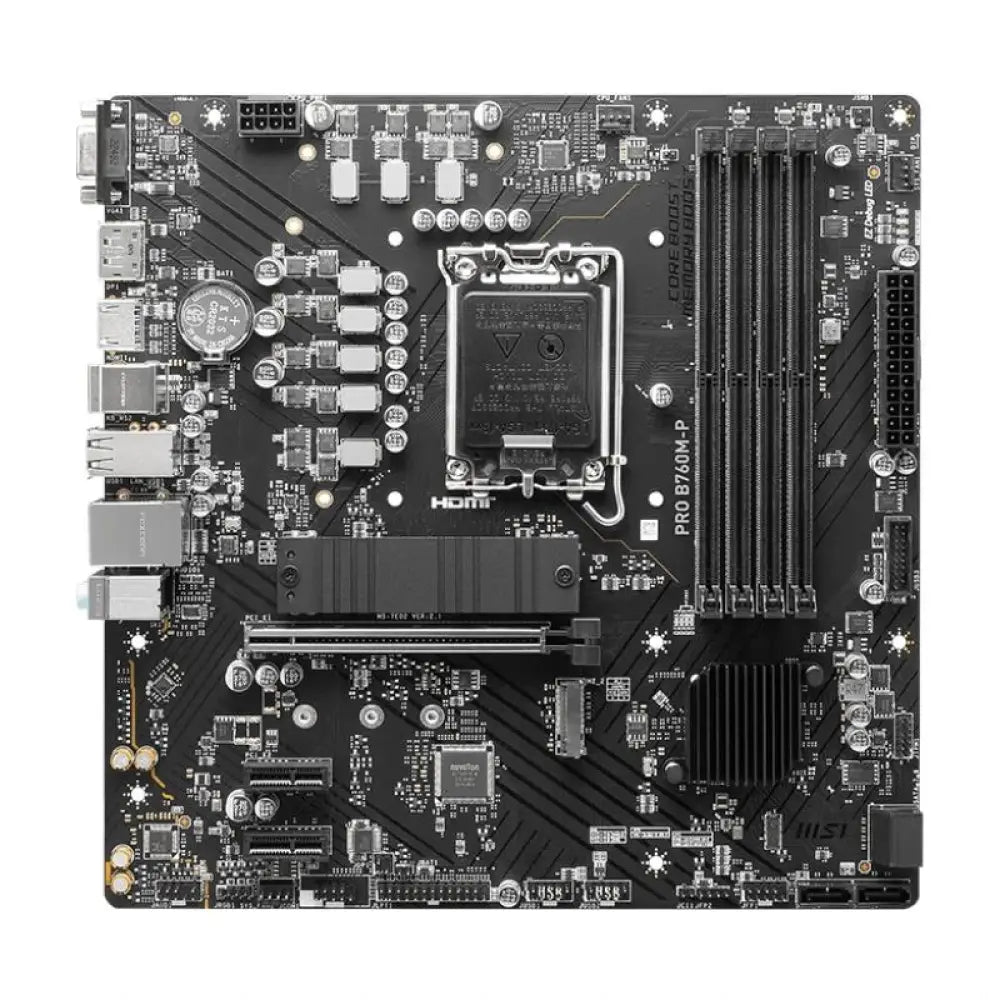

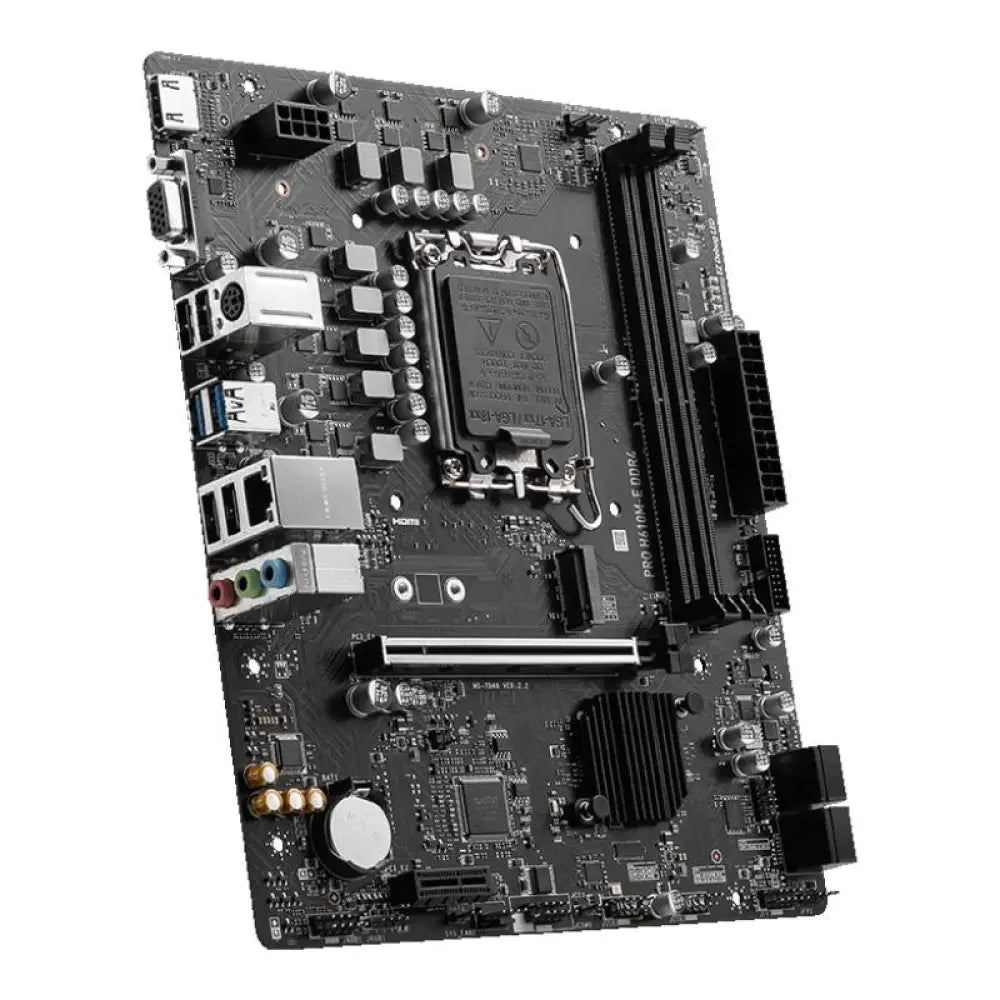

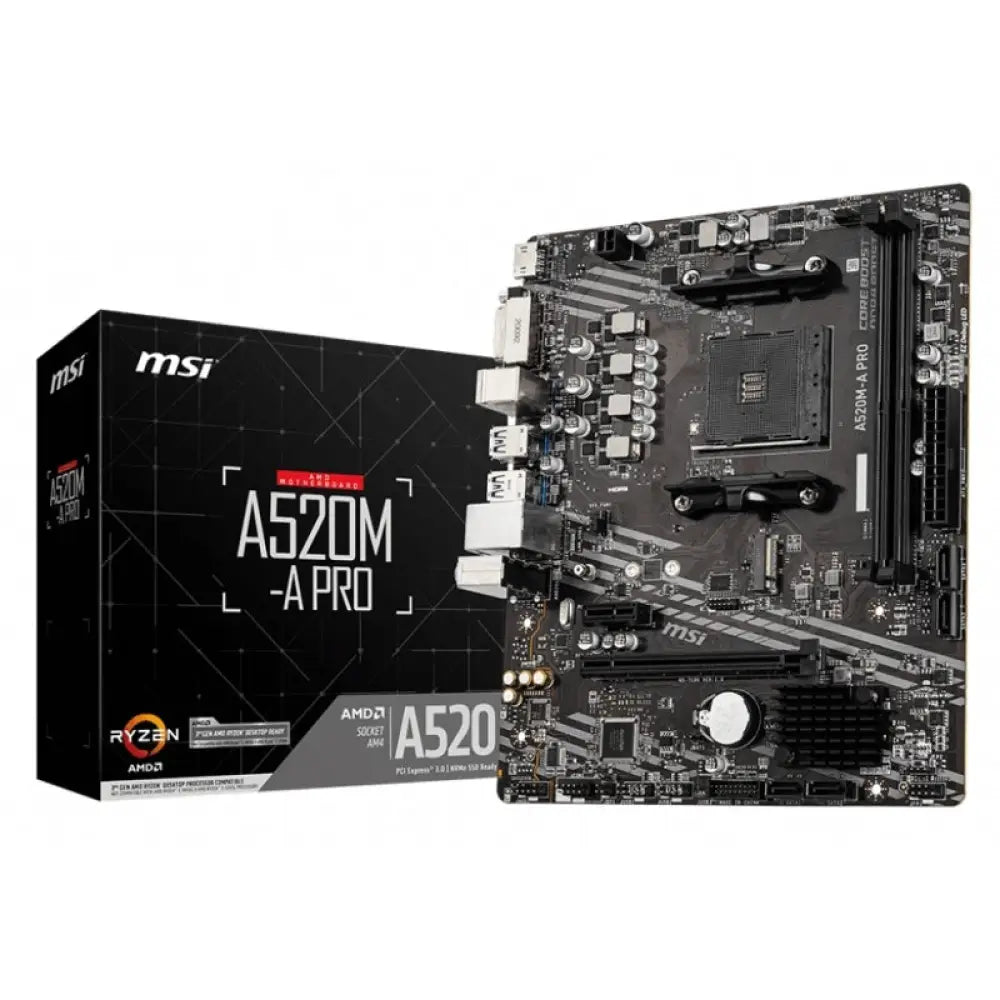

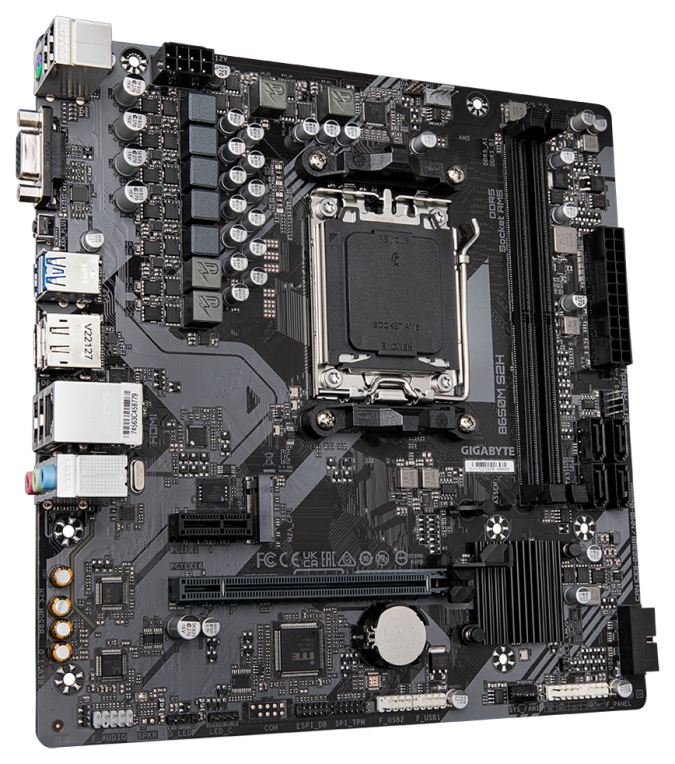

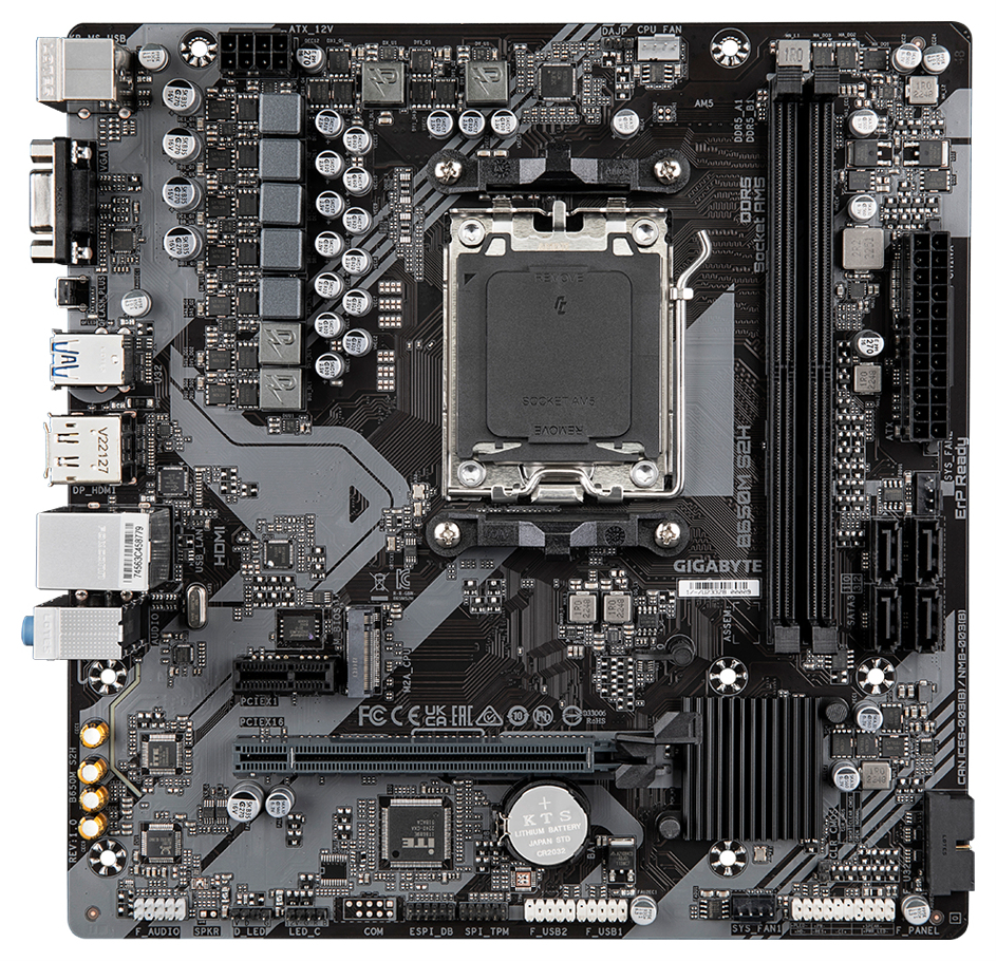

Micro-ATX

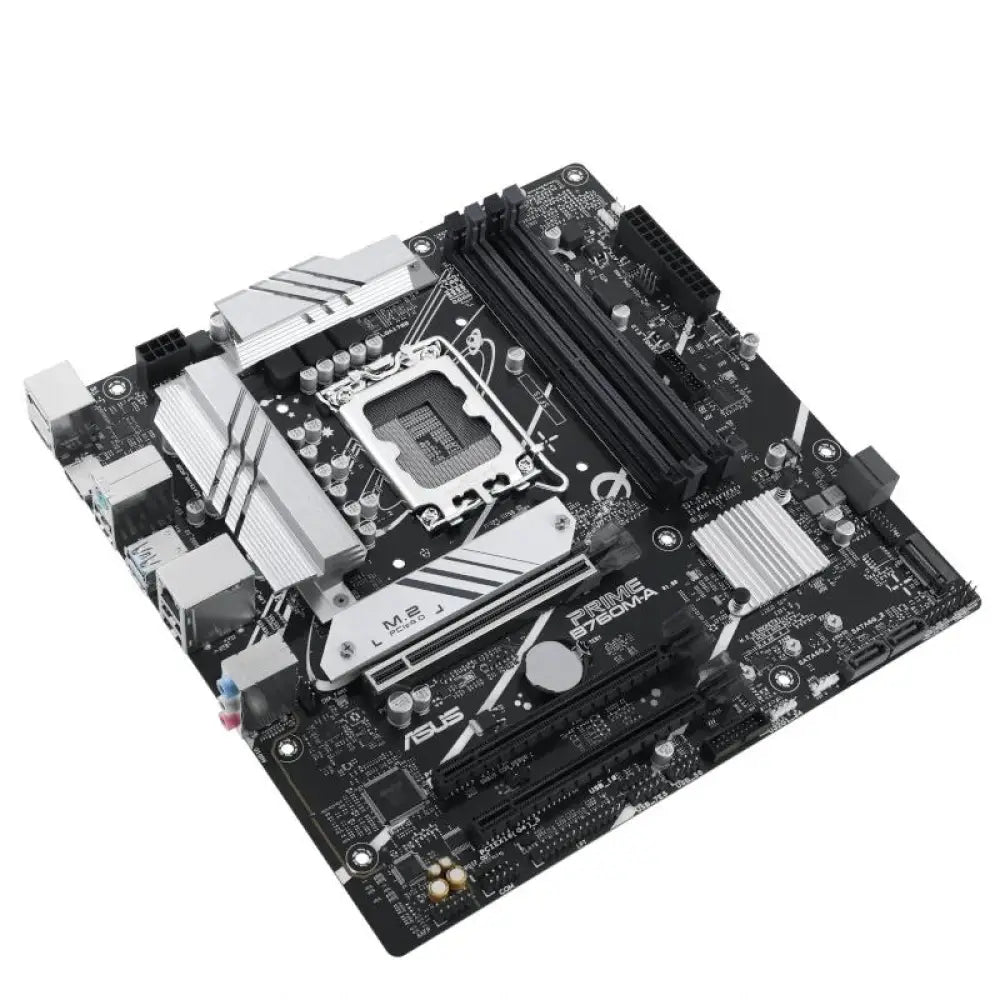

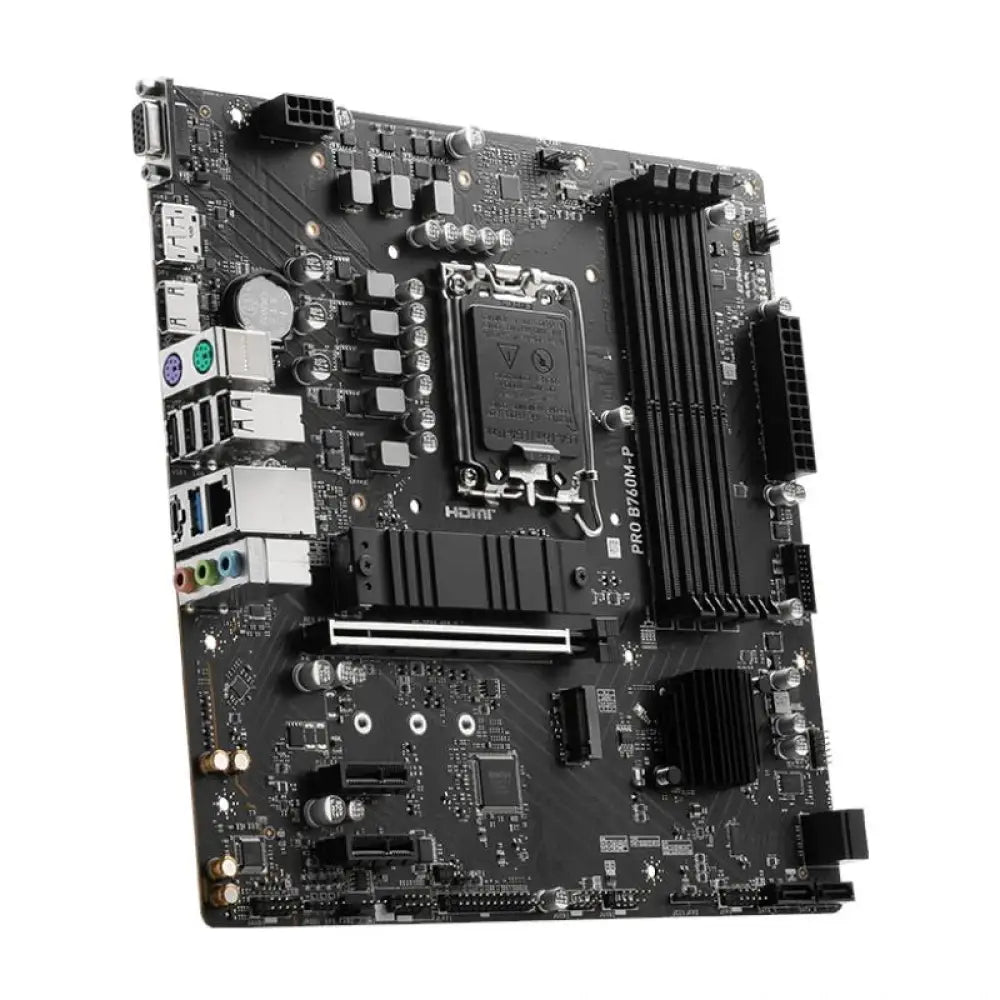

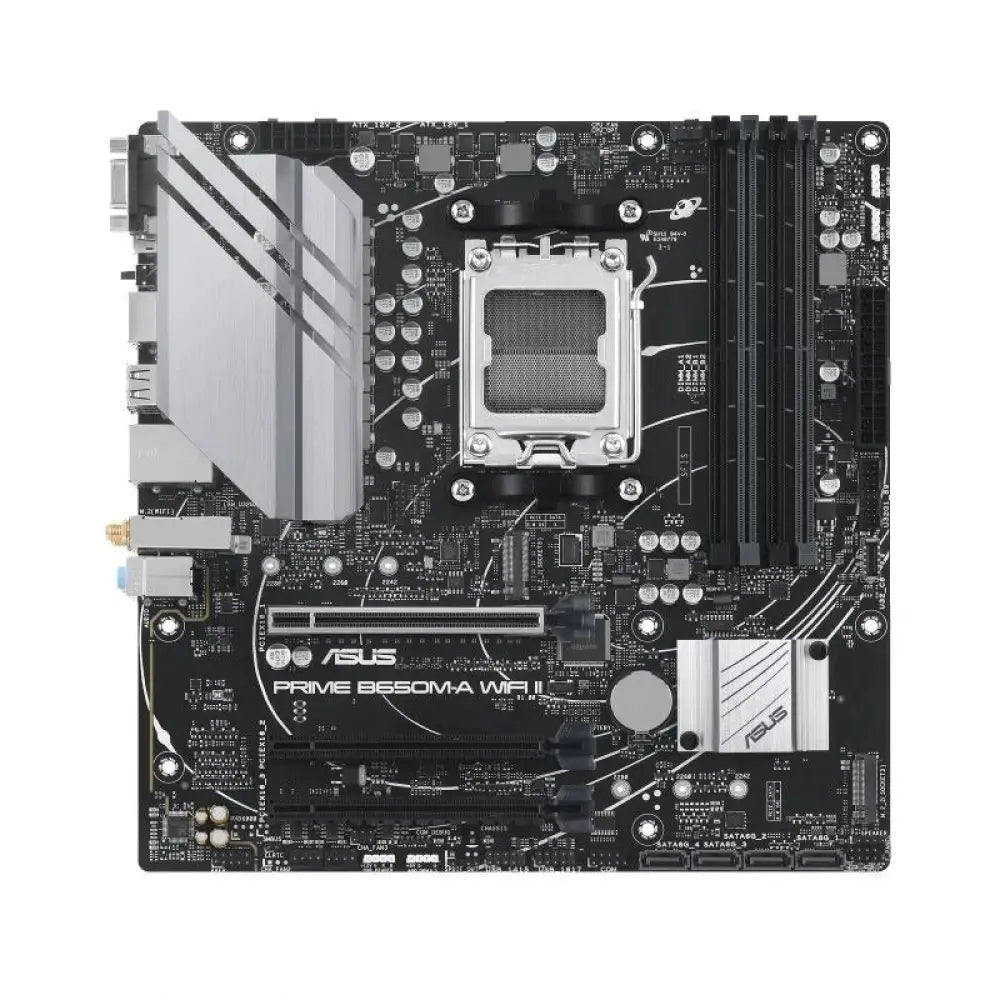

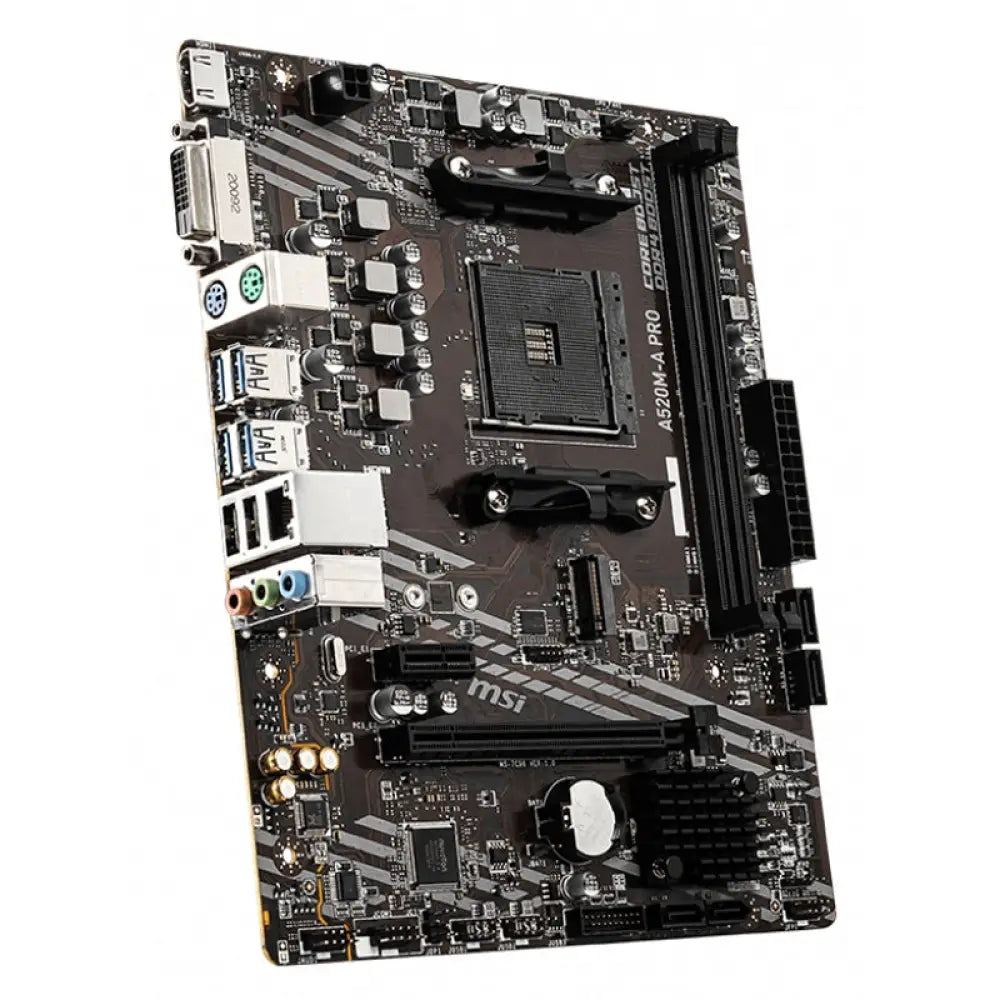

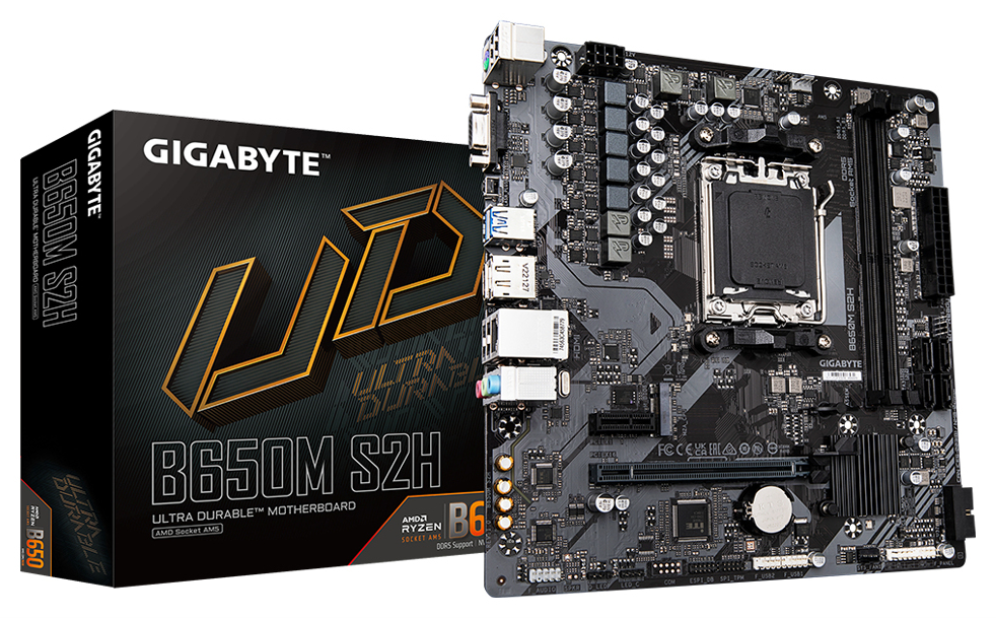

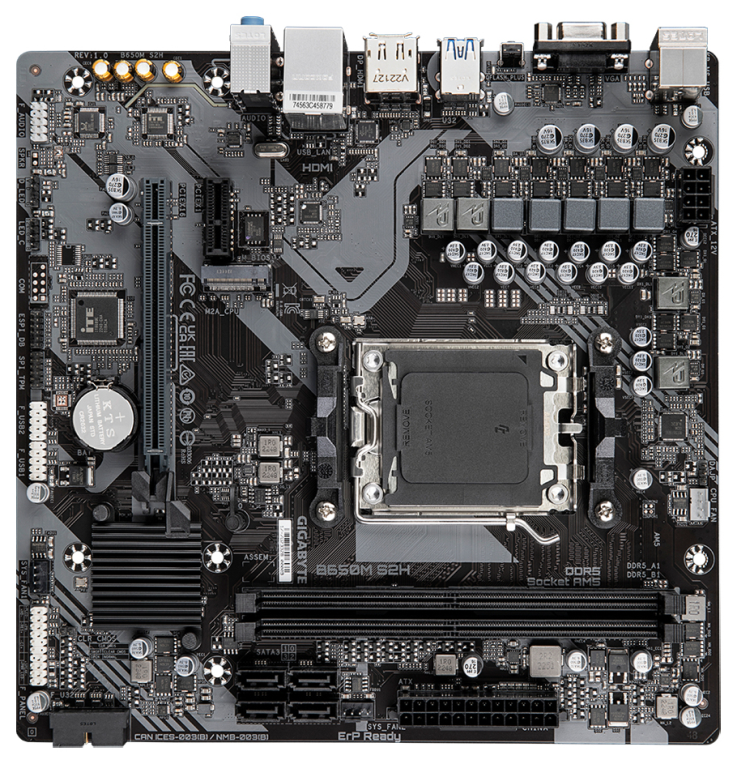

Las placas Micro-ATX son más compactas que las ATX, pero siguen ofreciendo buenas prestaciones.
Normalmente tienen menos ranuras PCIe y algo menos de conectividad, pero son suficientes para muchos usuarios. Además, suelen ser más económicas.
Son una buena elección para montar un PC equilibrado, con tamaño contenido y sin renunciar a demasiadas opciones de ampliación.
Mini-ITX
El formato Mini-ITX es mucho más pequeño. Sus dimensiones habituales son de 170 x 170 mm.
Estas placas están pensadas para ordenadores compactos, pero eso no significa que sean poco potentes. Existen placas Mini-ITX de gama alta capaces de montar procesadores muy potentes y tarjetas gráficas dedicadas.
Eso sí, tienen algunas limitaciones:
• Suelen incluir solo dos ranuras de RAM.
• Normalmente tienen una única ranura PCIe.
• Ofrecen menos conectores internos.
• Requieren cajas y fuentes compatibles.
• El montaje puede ser más delicado por falta de espacio.
Cómo elegir una placa base
Para elegir bien una placa base, lo primero es tener claro qué procesador vas a usar. A partir de ahí, debes revisar el socket y el chipset.
Después conviene valorar otros aspectos:
• Tipo de memoria RAM compatible.
• Número de ranuras RAM.
• Cantidad de conectores M.2.
• Versión PCIe disponible.
• Número de puertos USB.
• Conectividad Wi-Fi o Bluetooth.
• Calidad del VRM.
• Formato de la placa.
• Compatibilidad con la caja del PC.
• Posibilidades futuras de ampliación.
No siempre es necesario comprar la placa base más cara. Lo importante es que tenga las conexiones y características que realmente necesitas.
Errores comunes al comprar una placa base
Uno de los errores más frecuentes es fijarse solo en el precio y no comprobar la compatibilidad con el procesador. También es habitual comprar memoria RAM incompatible o una caja que no admite el formato de placa elegido.
Otros fallos comunes son:
• Elegir una placa sin suficientes puertos M.2.
• Comprar una placa básica para una CPU muy exigente.
• No comprobar si tiene Wi-Fi integrado.
• No revisar la versión PCIe.
• No mirar cuántos ventiladores se pueden conectar.
• Ignorar la calidad del VRM.
• No actualizar la BIOS cuando es necesario.
Revisar bien la ficha técnica antes de comprar puede evitar muchos problemas durante el montaje.
Conclusión
La placa base es el componente que da estructura a todo el ordenador. No solo conecta las piezas principales, sino que también define la compatibilidad, la capacidad de ampliación y muchas de las funciones disponibles en el equipo.
Elegir una buena placa base es clave para montar un PC equilibrado, estable y preparado para futuras actualizaciones. Antes de comprar, conviene revisar el socket, el chipset, la memoria compatible, las ranuras PCIe, los conectores M.2, la conectividad y el formato.
Una placa base adecuada no tiene por qué ser la más cara, sino la que mejor se adapta al procesador, al uso que vas a dar al ordenador y a las posibilidades de ampliación que quieras tener en el futuro.
